第7章: 高度な Outfit 登録と Collection（靴の変形・位置補正）

← チュートリアル目次へ戻る ｜ ← 第6章: 高度な Figure 登録と局所変形（PBM）

本章では、キャラクターが靴（ヒールや厚底など）を履く際に生じる足首の角度や腰の高さのずれを補正する Collection（コレクション） 機能の手順を解説します。

1. はじめに（靴の位置・姿勢ずれと Collection の概念）

2. 靴のカスタムアイテム化と着用 VRM のエクスポート（VRoid Studio）

まずは VRoid Studio を使用して、モデルから靴を取り出して Base / FBM 素体に着用させ、VRM をエクスポートします。

2.1 靴のカスタムアイテム化

  1. VRoid Studio を起動し、プリセットモデル AvatarSample_I を開きます。
  2. 上部メニューの 衣装 タブを選択し、左側メニューから 靴 を選択します。
  3. カテゴリを カスタム に切り替え、表示されている靴の項目で カスタムアイテムとして保存 をクリックします。

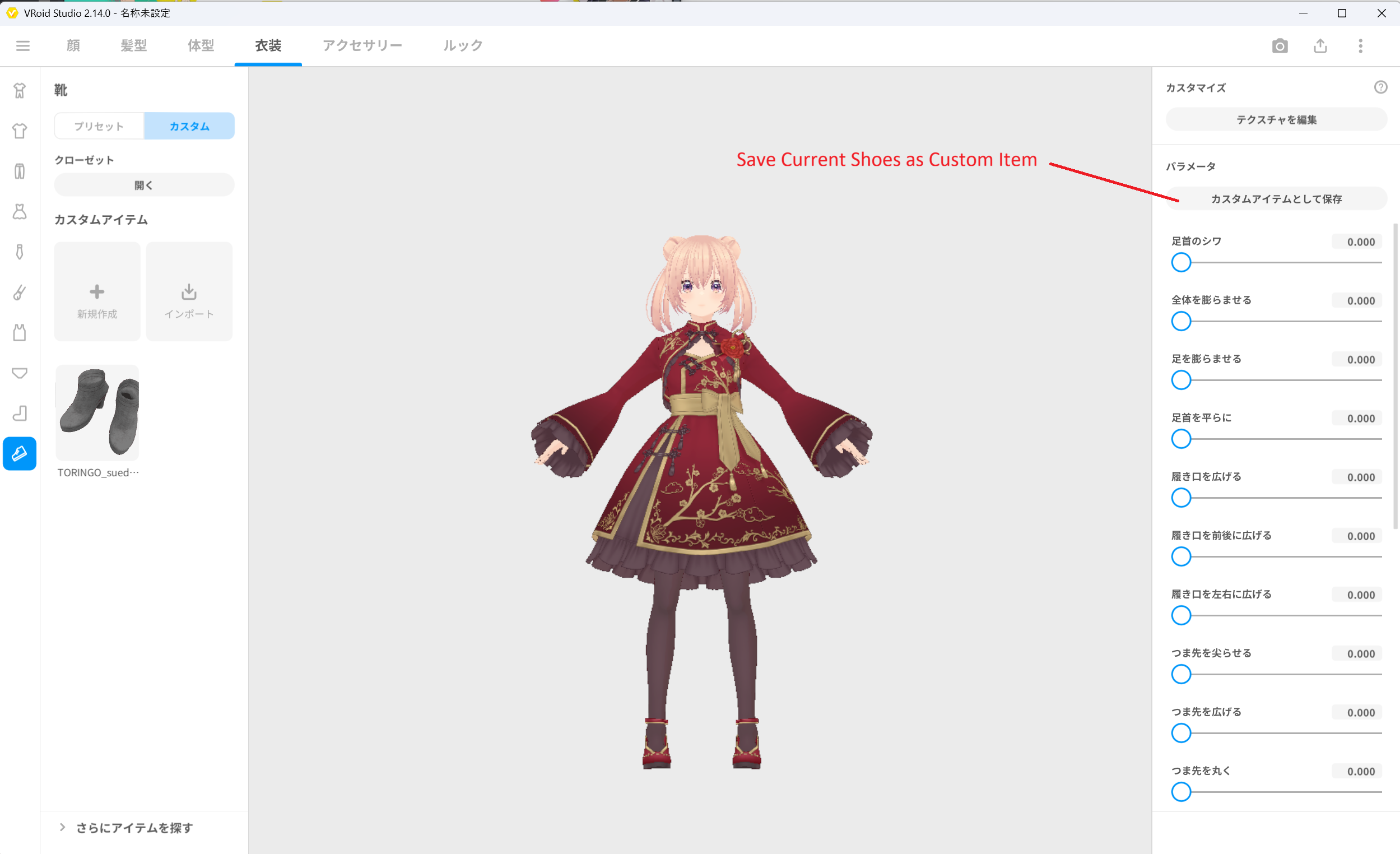

VRoid Studio で靴をカスタムアイテムとして保存 ▲図 7-1: AvatarSample_I を開き、衣装 ＞ 靴 ＞ カスタムアイテムとして保存を選択

2.2 Shoes1BasicFemale.vrm のエクスポート

  1. 第2章で作成した素体モデル BasicFemale.vroid を開きます。
  2. 衣装 タブ ＞ 靴 ＞ カスタム から、先ほど保存した靴アイテムを選択して着用させます。

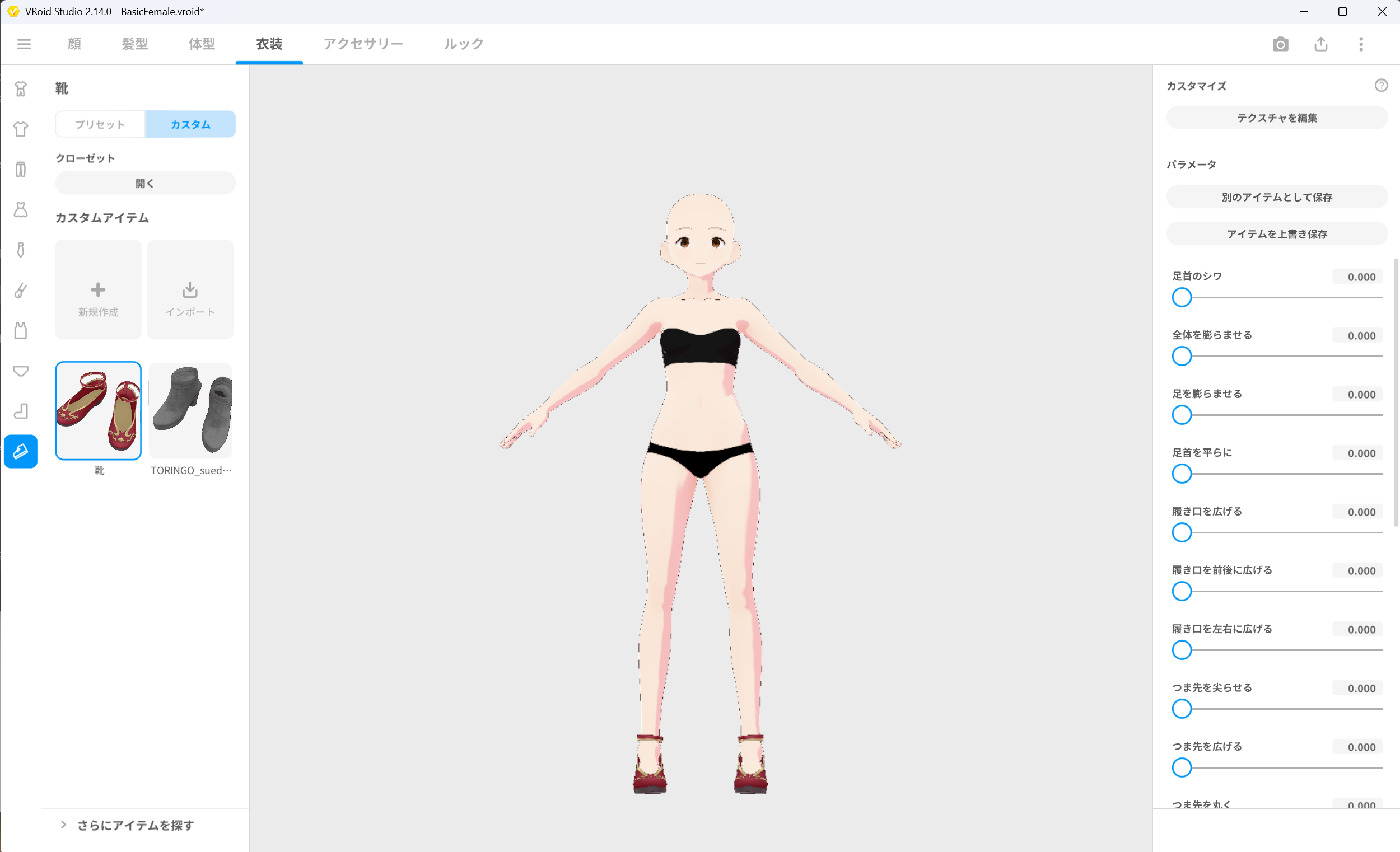

BasicFemale に靴を着用 ▲図 7-2: BasicFemale を開き、カスタム靴を着用させる

  1. 右上のエクスポートボタンから VRMエクスポート を選択します。
  2. VRM1.0 を選択し、エクスポート情報（ポリゴン数: 20706、マテリアル数: 10、ボーン数: 59）を確認します。

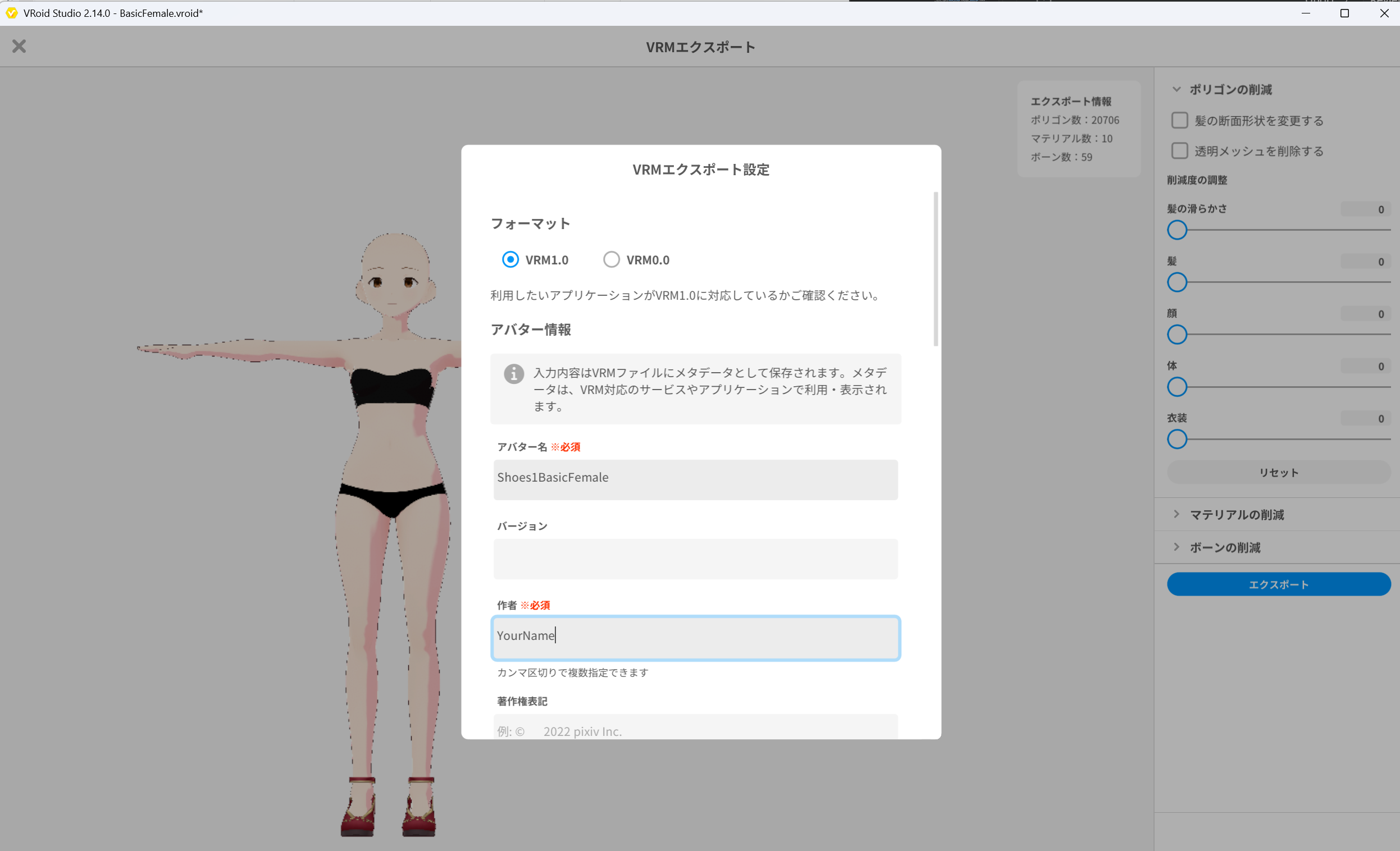

Shoes1BasicFemale の VRM エクスポート確認 ▲図 7-3: ポリゴン数・マテリアル数・ボーン数を確認し Shoes1BasicFemale.vrm としてエクスポート

  1. アバター名に Shoes1BasicFemale と入力し、Unity プロジェクト内へ Shoes1BasicFemale.vrm としてエクスポートします。

2.3 Shoes1SampleI.vrm のエクスポート

  1. 続けて、FBM 素体モデル SampleI.vroid を開きます。
  2. 衣装 タブ ＞ 靴 ＞ カスタム から、同じ靴アイテムを選択して着用させます。

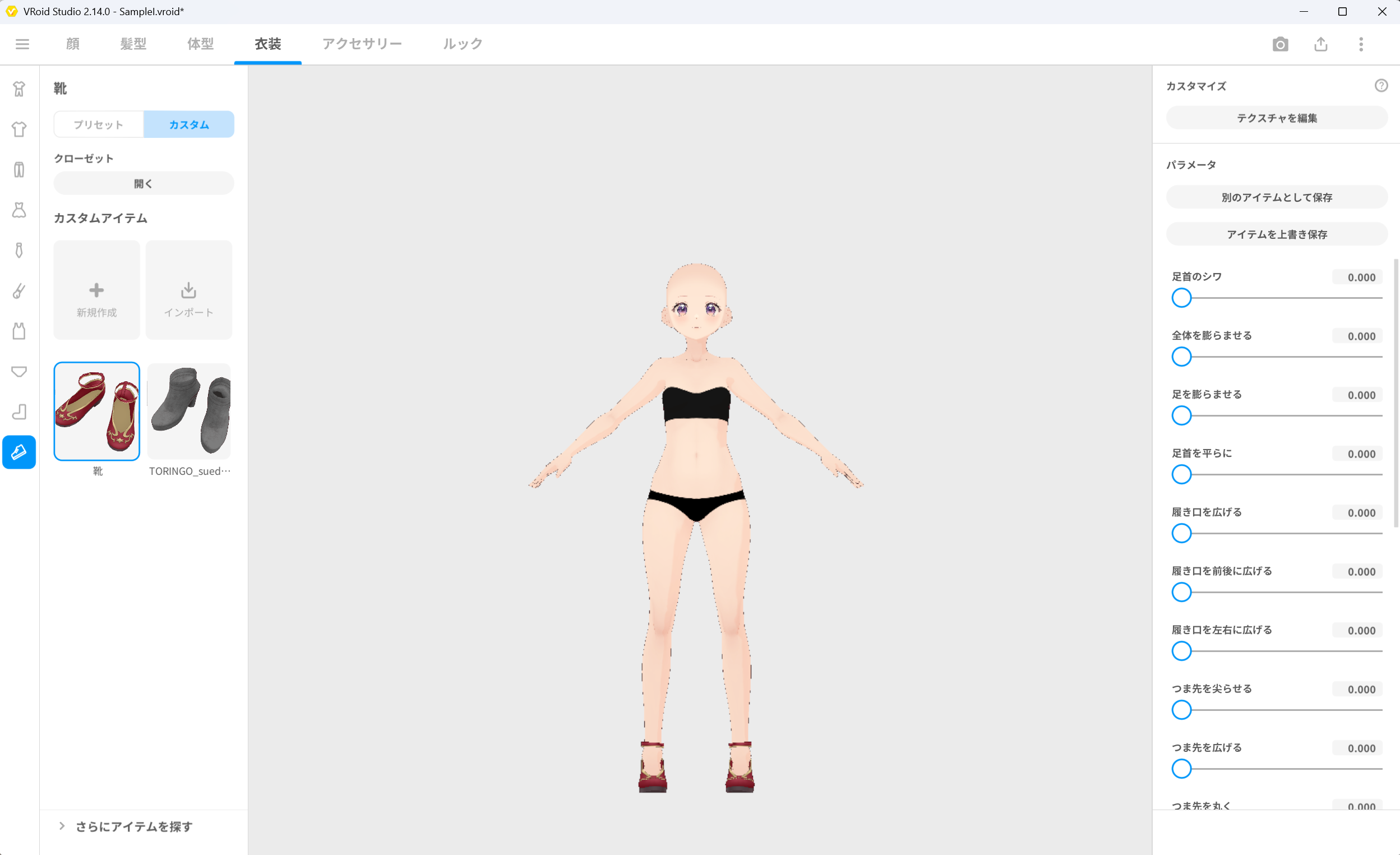

SampleI に靴を着用 ▲図 7-4: SampleI を開き、カスタム靴を着用させる

  1. 右上のエクスポートボタンから VRMエクスポート（VRM 1.0）を選択し、エクスポート情報（ポリゴン数: 20706、マテリアル数: 10、ボーン数: 59）を確認します。

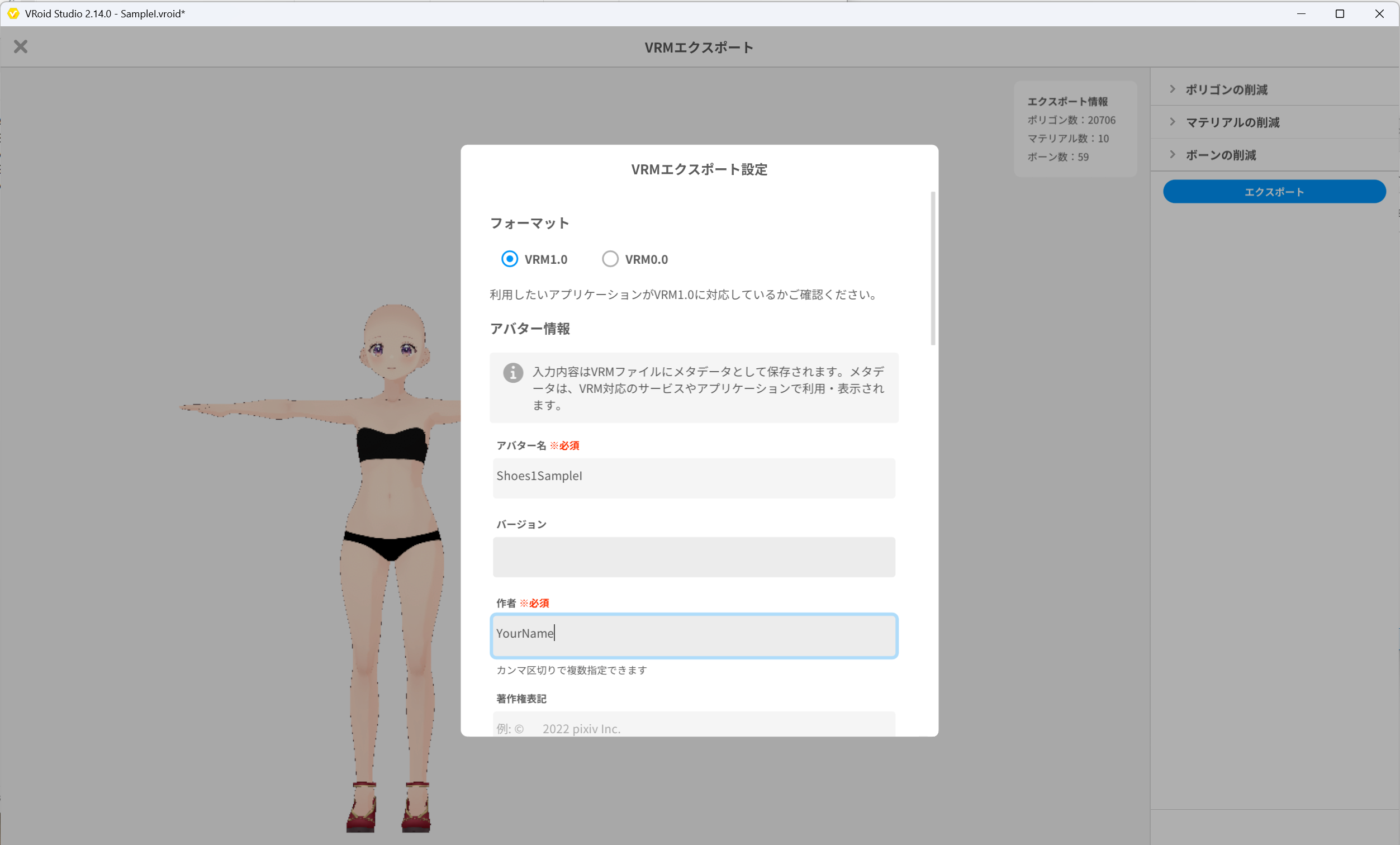

Shoes1SampleI の VRM エクスポート確認 ▲図 7-5: ポリゴン数・マテリアル数・ボーン数を確認し Shoes1SampleI.vrm としてエクスポート

  1. アバター名に Shoes1SampleI と入力し、Unity プロジェクト内へ Shoes1SampleI.vrm としてエクスポートします。

3. Scene での位置・姿勢のずれ確認

Unity エディタに戻り、素体と靴の初期状態での位置関係を確認します。

  1. Unity の Scene に、素体 BasicFemale.vrm と靴 Shoes1BasicFemale.vrm を配置します。
  2. 両方の Transform Position を同一座標 (0, 0, 0) に設定します。
  3. Scene ビューで足元を確認すると、素体の足と靴の位置・姿勢が一致せず、大きくずれている状態が確認できます。このずれを補正するために Collection を使用します。

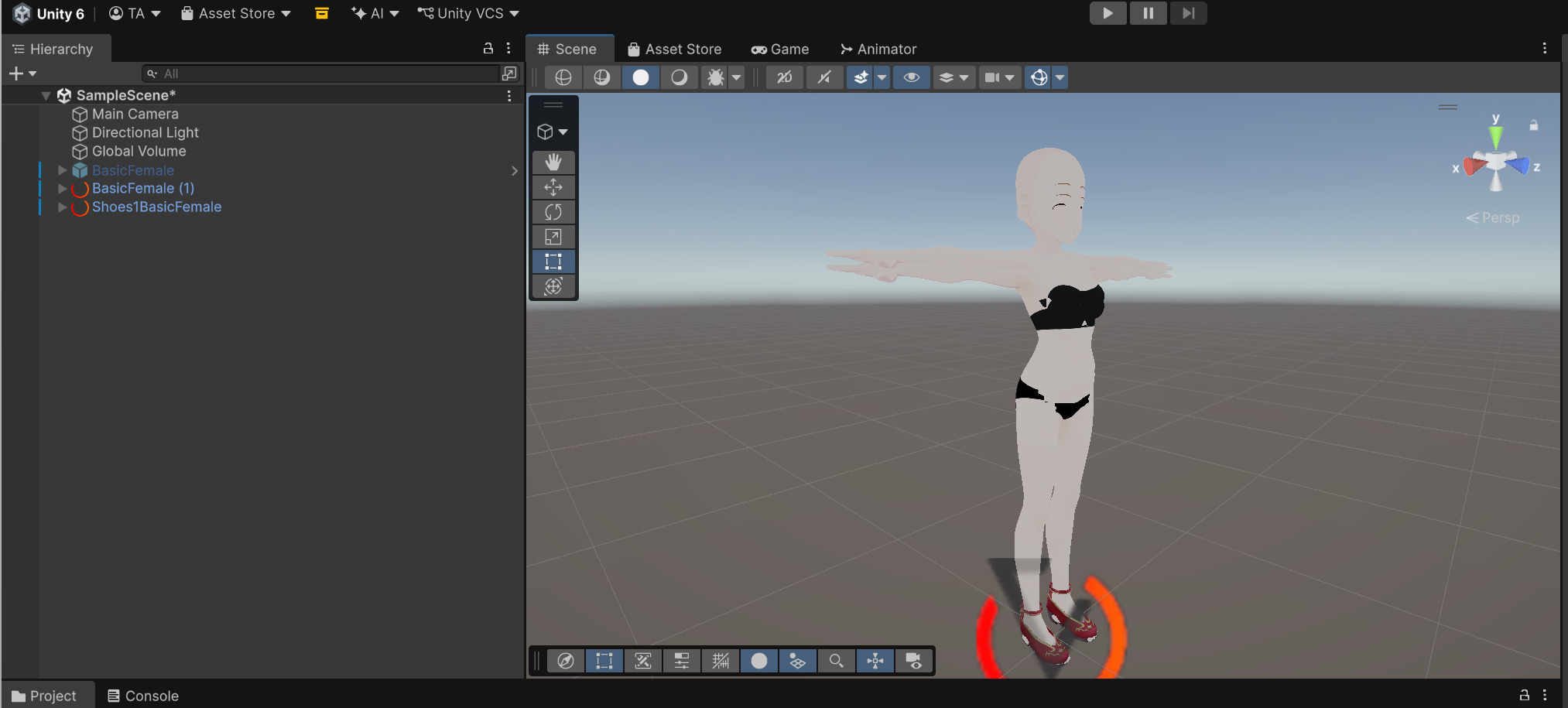

Scene 上での素体と靴の位置ずれ確認 ▲図 7-6: BasicFemale と Shoes1BasicFemale を同一座標 (0,0,0) に配置し、足元や腰の位置ずれを確認

4. Outfit（Shoes1）の登録と Materials 分類

書き出した靴 VRM を ShapeSync Editor に登録します。

  1. Unity エディタの上部メニューから Tools > zgock > ShapeSync > ShapeSync Editor を開きます。
  2. 左側 TreeView から Outfits を選択します。
  3. Outfit Id に Shoes1、Outfit Name に Shoes1 と入力し、Create Mesh Outfit ボタンをクリックします。
  4. 作成された Outfits > Mesh Outfits > Shoes1 を選択します。
  5. Outfit Prefab に、Project ウィンドウの Shoes1BasicFemale.vrm をドラッグ＆ドロップして指定し、画面下部の Save to Database をクリックします。
  6. 次に TreeView から Shoes1 > Materials（Mesh Outfit Materials）を開きます。
  7. 一覧にある顔や身体などの身体部分のマテリアル行の Classification を、Exclude ではなく Projection に設定します。
  8. 靴自体のマテリアル（Shoes_01_CLOTH）は Include のまま、Entry Name を Shoes1 に設定し、画面下部の Save to Database をクリックします。

    [!IMPORTANT] 身体部分を Projection に分類することで、後述する Full Collection の頂点補正（Projection）が有効になります。

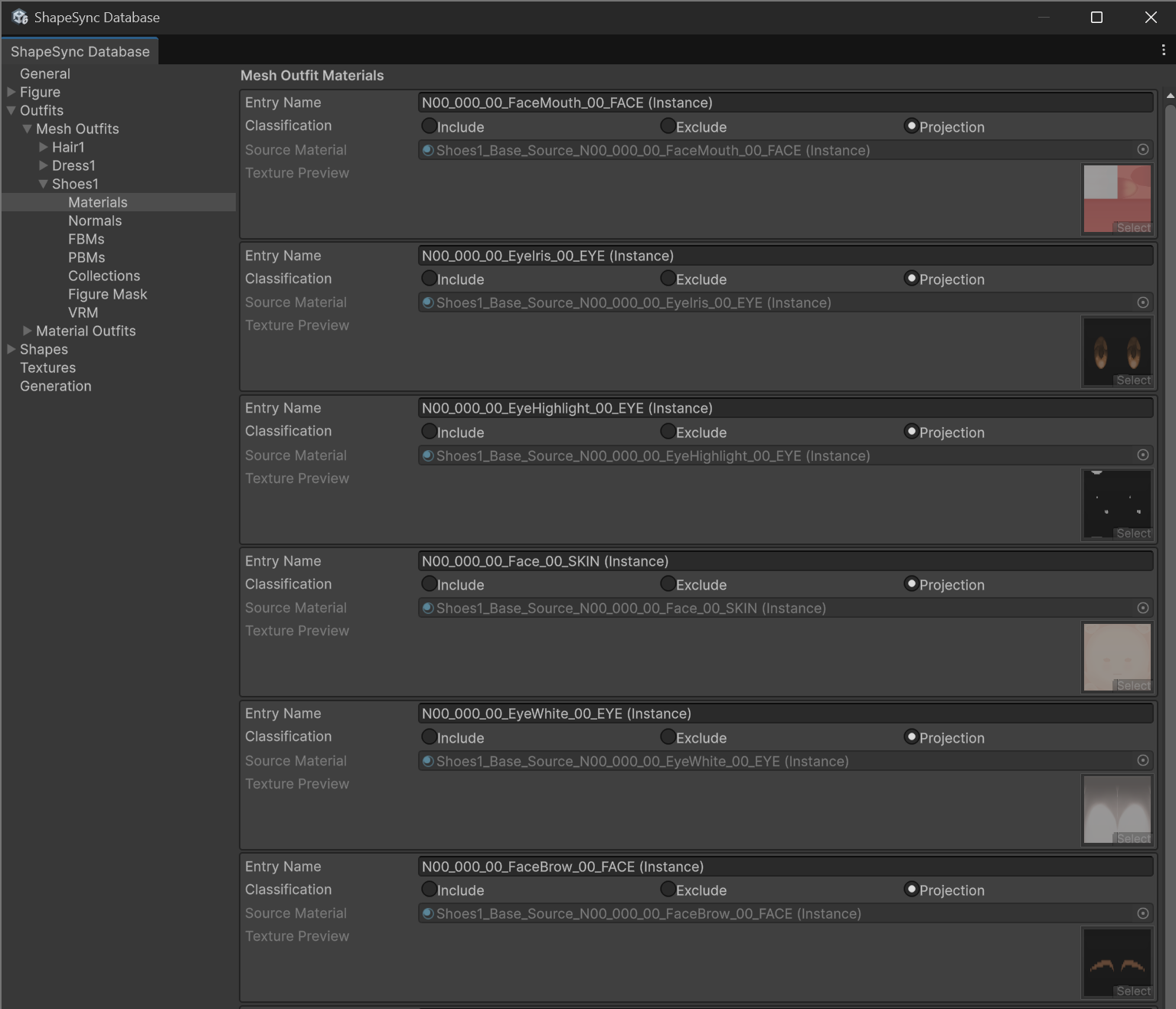

Shoes1 の Materials 設定（身体マテリアルの Projection 分類） ▲図 7-7-1: Shoes1 ＞ Materials で顔や目などの身体マテリアルを Projection に設定

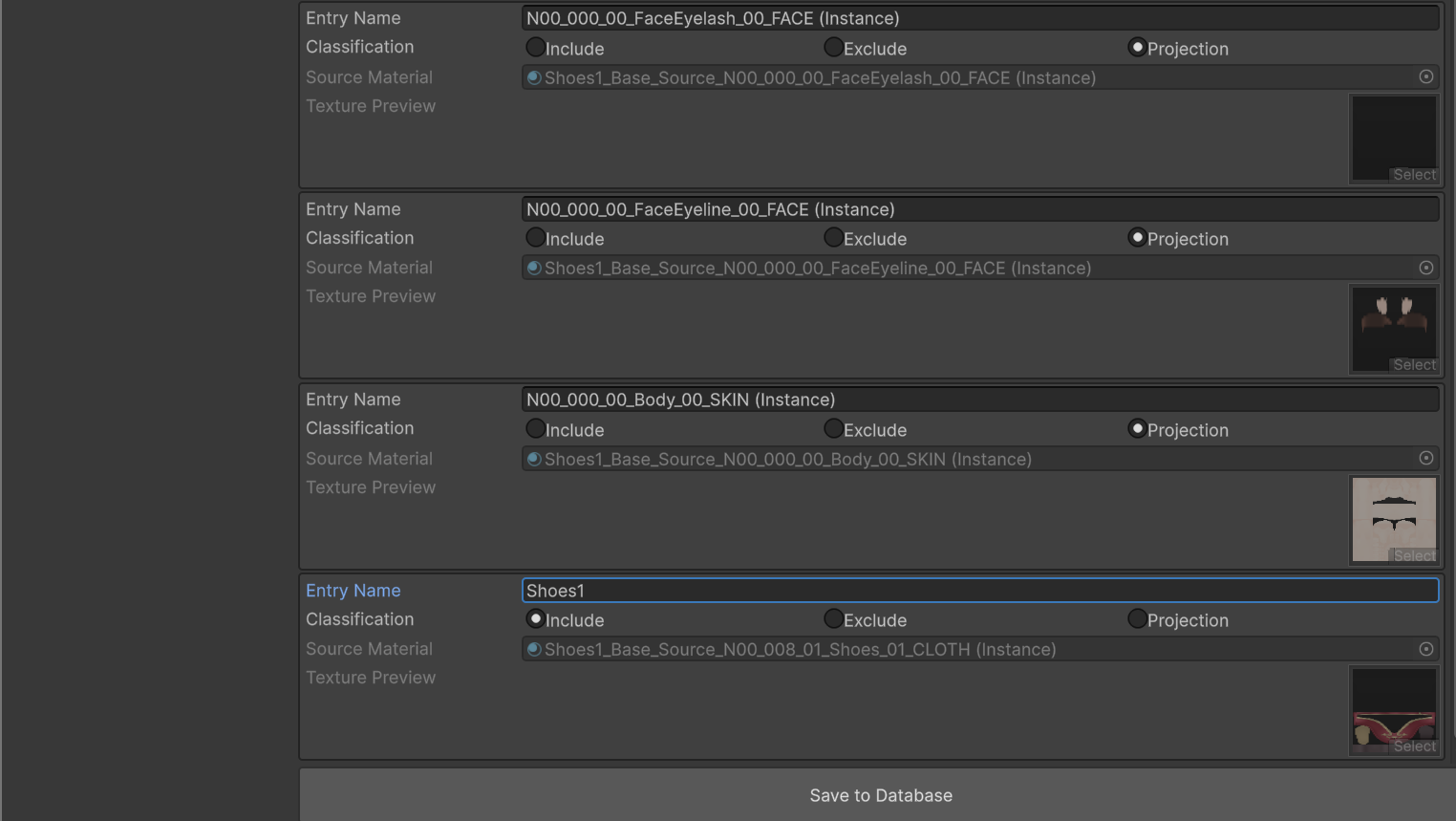

Shoes1 の Materials 設定（Body の Projection と Shoes1 の Include） ▲図 7-7-2: Body_00_SKIN を Projection、靴マテリアルを Include（Entry Name: Shoes1）に設定して Save to Database

  1. TreeView から Shoes1 > FBMs を開きます。
  2. 既存の Figure FBM 軸 SampleI の行にある FBM Prefab に、Project ウィンドウの Shoes1SampleI.vrm をドラッグ＆ドロップして指定し、画面下部の Save to Database をクリックします。

5. Collection 用素体 Prefab の Export と姿勢調整

素体の姿勢を靴に合わせて調整した Collection 用 Prefab を作成します。

5.1 Prefab の Export

  1. TreeView の Figure（Base 画面）を開き、Prefab on Database 行の Export ボタンをクリックします。
  2. 「Export Figure Prefab」ダイアログで、保存先に Assets/ShapeSync/Collection/Shoes1/BasicFemale.prefab を指定して保存します（既定のファイル名を維持します）。
  3. TreeView の Figure > FBMs で SampleI 行を開き、Prefab on Database の Export ボタンをクリックします。
  4. 「Export FBM Prefab」ダイアログで、保存先に Assets/ShapeSync/Collection/Shoes1/SampleI.prefab を指定して保存します。
  5. 同様に、Shoes1 の Base 画面の Outfit Prefab on Database 行にある Export から Assets/ShapeSync/Collection/Shoes1/Shoes1BasicFemale.prefab を保存します。
  6. Shoes1 > FBMs の SampleI 行にある Outfit Prefab の Export から Assets/ShapeSync/Collection/Shoes1/Shoes1SampleI.prefab を保存します。

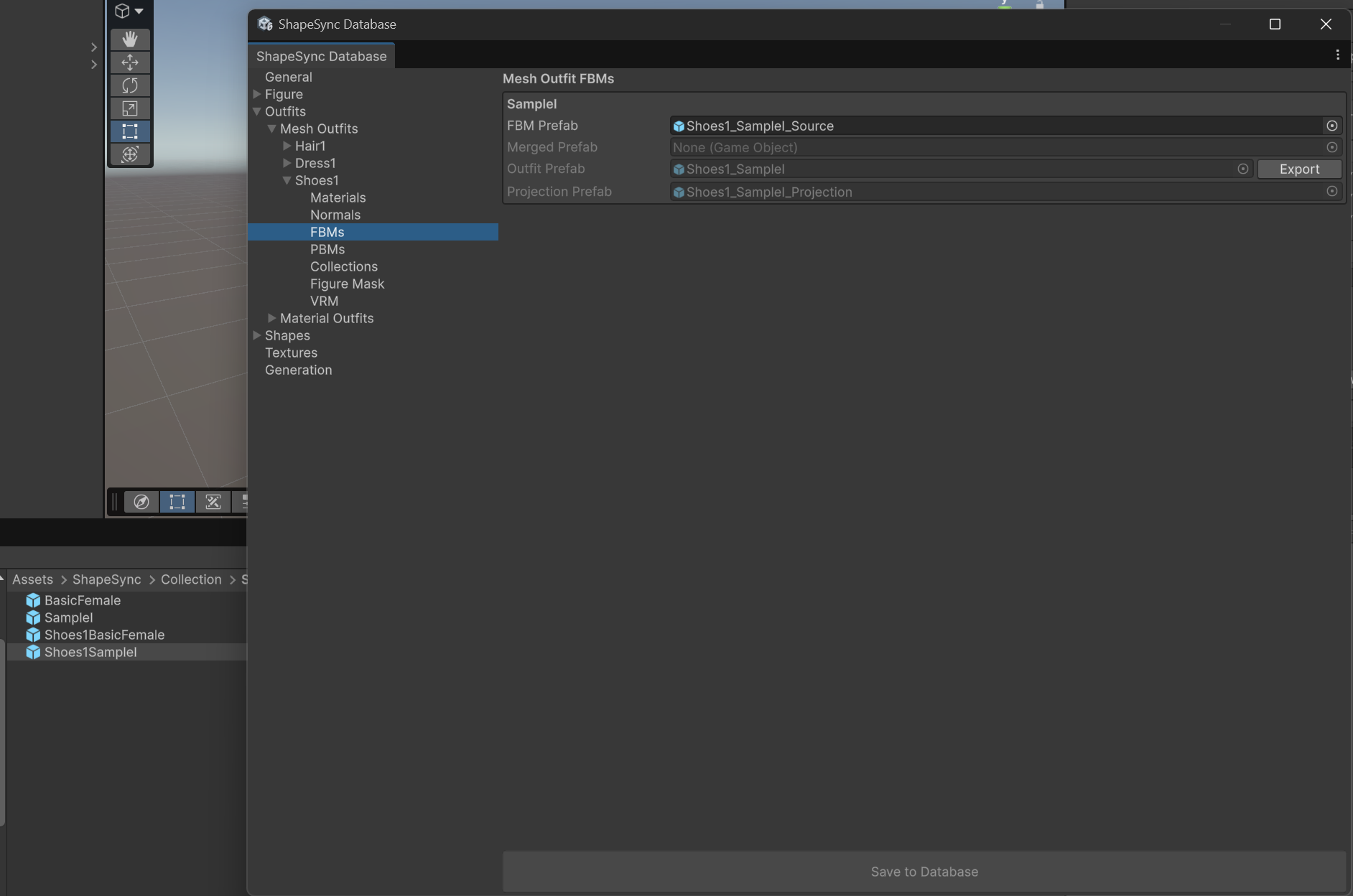

Collection 用 Prefab の Export 完了画面 ▲図 7-8-1: Assets/ShapeSync/Collection/Shoes1/ に 4 つの Prefab が Export された状態

5.2 Scene 上での姿勢調整と Override 保存

  1. Scene 上に、作成した Collection 用素体 BasicFemale.prefab と比較用の靴 Shoes1BasicFemale.prefab を配置し、両方を (0, 0, 0) に置きます。

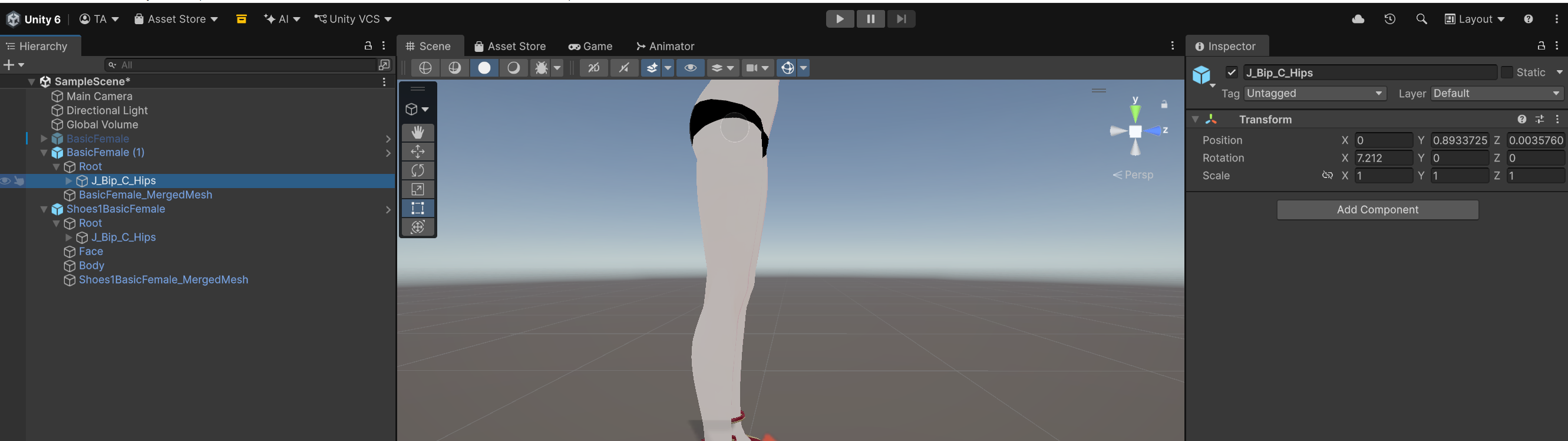

Scene 上に Collection 用素体と比較用靴 Prefab を配置 ▲図 7-8-2: BasicFemale（Collection用）と Shoes1BasicFemale を Scene 上の同一座標に配置

  1. 靴 Prefab（Shoes1BasicFemale）の Root/J_Bip_C_Hips の Position Y 座標（例: 0.9225485）を確認します。

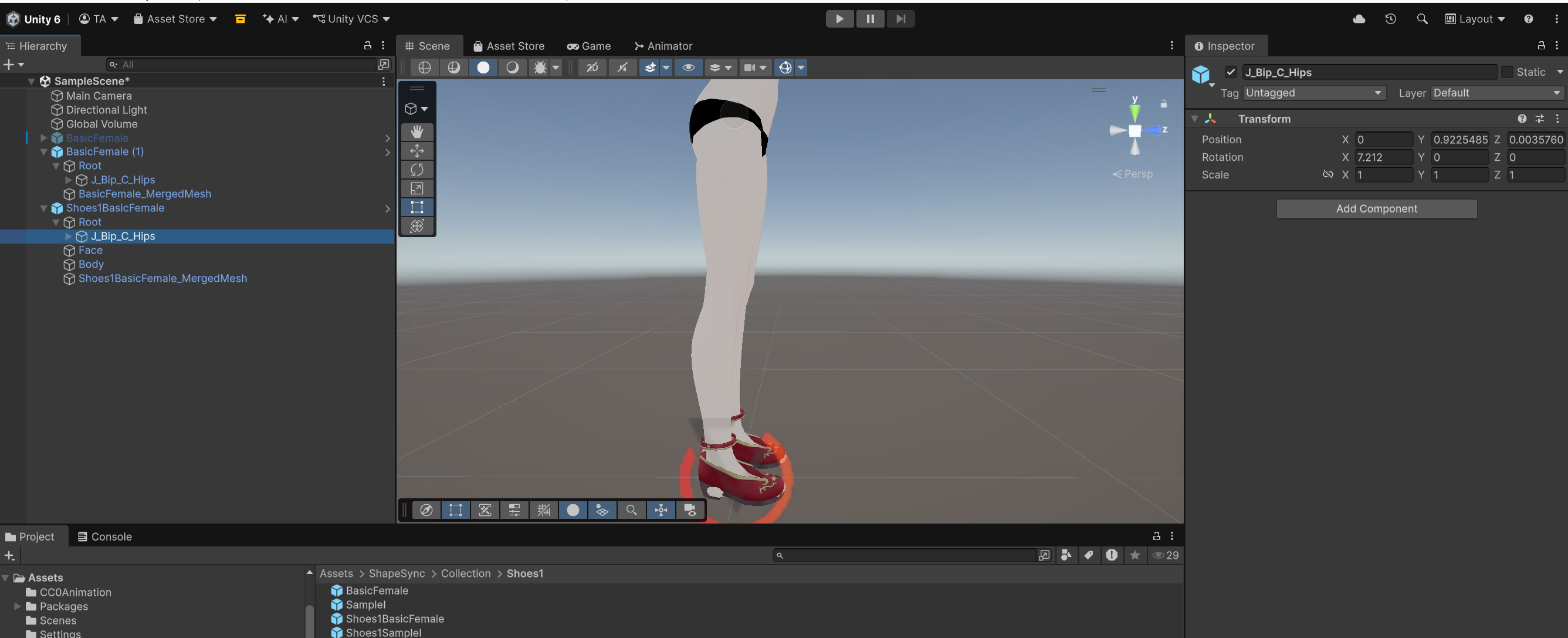

靴 Prefab の Hip Y 座標確認 ▲図 7-8-3: Shoes1BasicFemale の J_Bip_C_Hips の Position Y 座標（0.9225485）を確認

  1. Collection 用素体（BasicFemale）の Root/J_Bip_C_Hips の Position Y 座標へ、確認した値（0.9225485）をコピーして入力します。

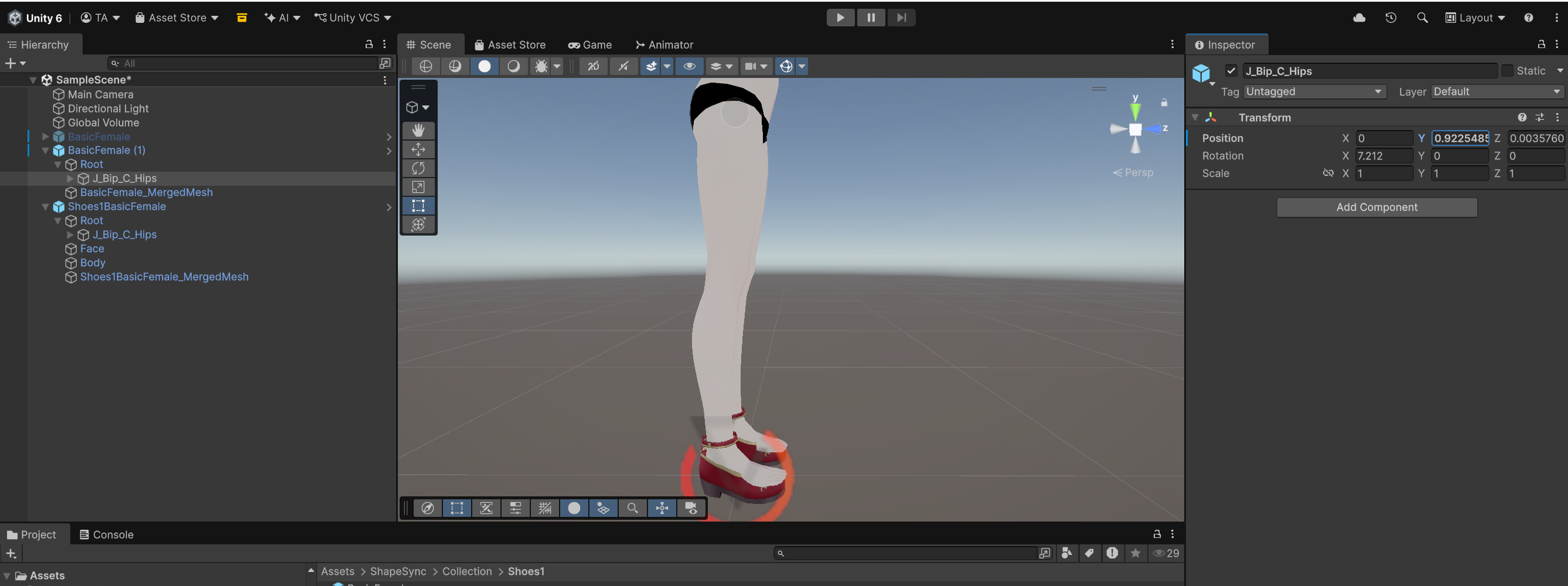

Collection 用素体の Hip Y 座標へコピー ▲図 7-8-4: BasicFemale の J_Bip_C_Hips の Position Y に 0.9225485 を入力

  1. Collection 用素体の左右の足首ボーン（J_Bip_L_Foot および J_Bip_R_Foot）の Rotation X を、靴の傾きにぴったり合うよう調整します（例: Rotation X = 3.71）。

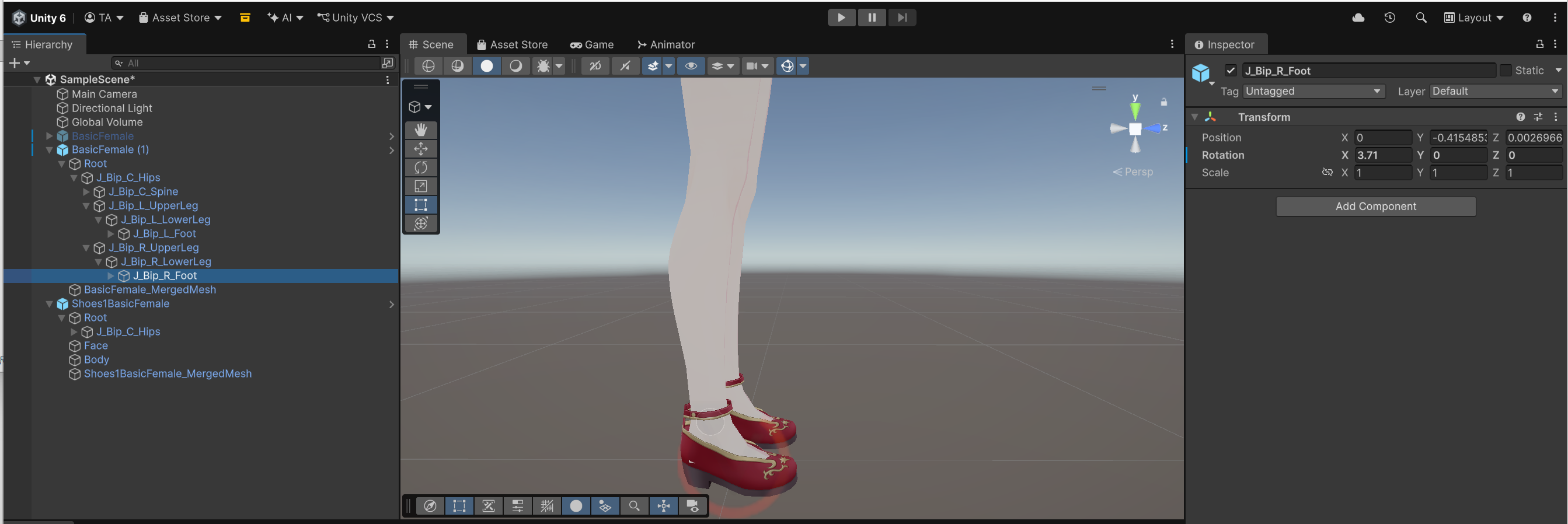

Collection 用素体の Foot Rotation X 調整 ▲図 7-8-5: BasicFemale の J_Bip_R_Foot の Rotation X を 3.71 に設定して靴の傾きに合わせる

  1. 調整が完了したら、Hierarchy で Collection 用素体（BasicFemale）を選択し、Inspector 右上の Overrides ドロップダウンから Apply All をクリックして Prefab へ上書き保存します。

    [!WARNING] Override の保存（Apply All）を行わないと、調整した姿勢が Collection の補正に反映されません。また、専用の別 Prefab は作成せず、必ずこの BasicFemale.prefab に保存してください。

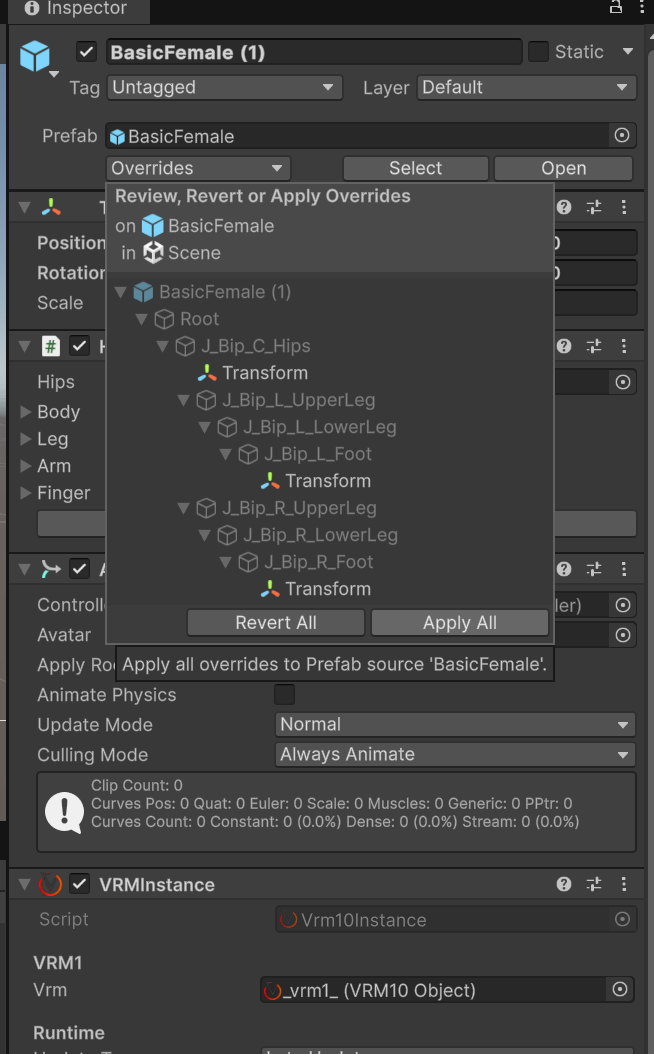

Overrides ドロップダウンから Apply All を実行 ▲図 7-8-6: Inspector の Overrides ドロップダウンから Apply All をクリックして BasicFemale.prefab へ上書き保存

  1. 同様に、SampleI.prefab と Shoes1SampleI.prefab を Scene に配置し、Hip Y のコピーと左右 Foot X 回転の調整を行って SampleI.prefab へ Override 保存（Apply All）します。

6. Collection の設定（Full と Projection）

調整した Prefab を ShapeSync Editor の Collection 設定に登録します。

  1. ShapeSync Editor の左側 TreeView から Outfits > Mesh Outfits > Shoes1 > Collections を選択します。
  2. Collection ドロップダウンで Full を選択します。
  3. Use Projection for Full Collection にチェックを入れて ON にします。
  4. 各 Collection Prefab を指定します。
    • Base Collection Prefab: Assets/ShapeSync/Collection/Shoes1/BasicFemale.prefab
    • SampleI Collection Prefab: Assets/ShapeSync/Collection/Shoes1/SampleI.prefab
  5. 画面最下部の Save to Database ボタンをクリックして保存します。

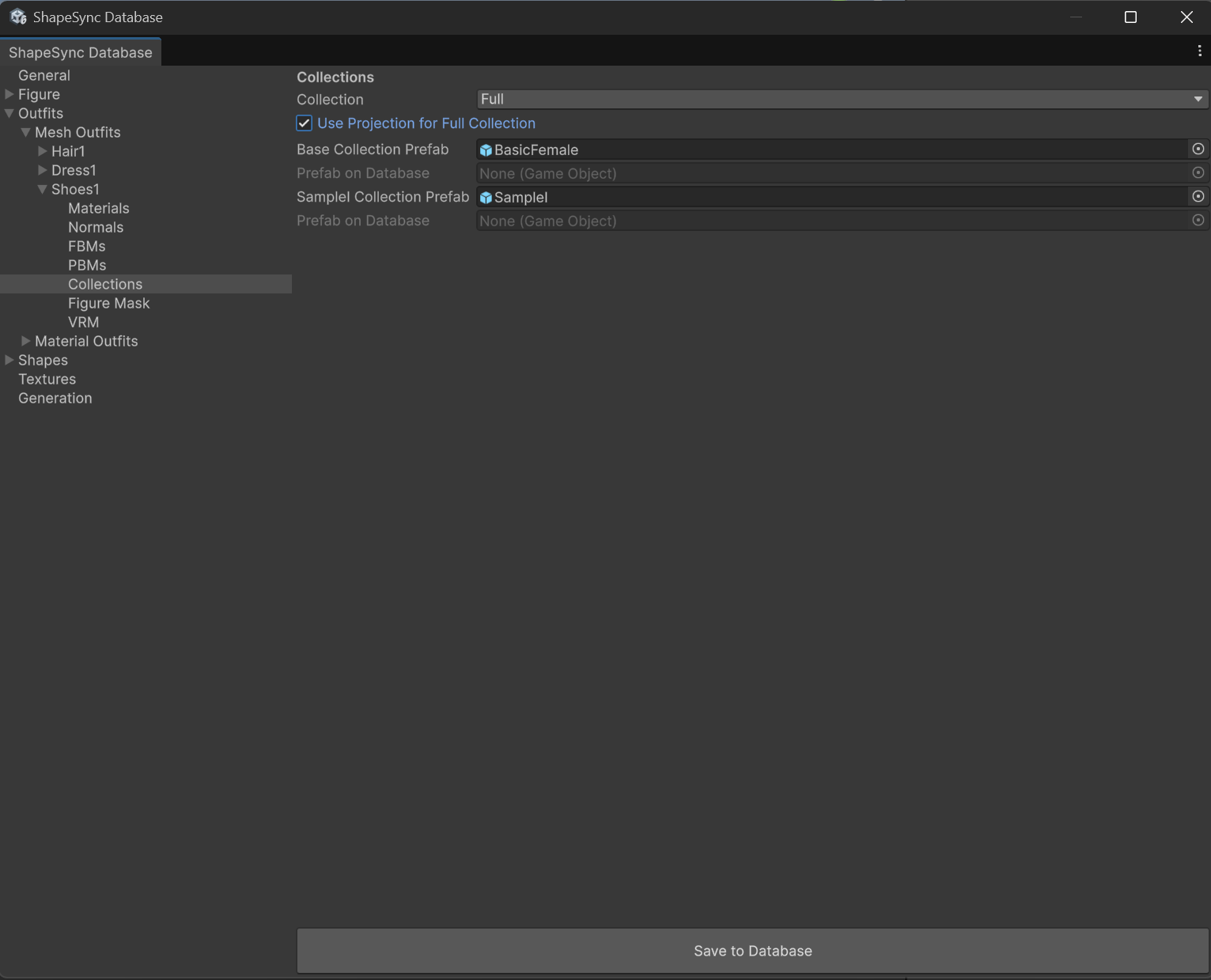

Shoes1 の Collections 設定画面 ▲図 7-9: Collection を Full に設定し、Use Projection for Full Collection を ON、Base/SampleI Collection Prefab を指定して Save to Database

7. Outfit Shape の登録と Generate の実行

靴用の Outfit Shape を作成し、Shape Template を生成します。

  1. ShapeSync Editor の左側 TreeView から Shapes を選択します。
  2. Shape Id に outfitShoes1、Shape Name に outfitShoes1 と入力し、Create Outfit Shape Template ボタンをクリックします。
  3. TreeView の Shapes > Outfit Shapes > outfitShoes1 を開きます。
  4. Add Mesh ボタンをクリックし、Outfit Mesh に Shoes1 を指定します。
  5. 画面下部の Save to Database ボタンをクリックして保存します。

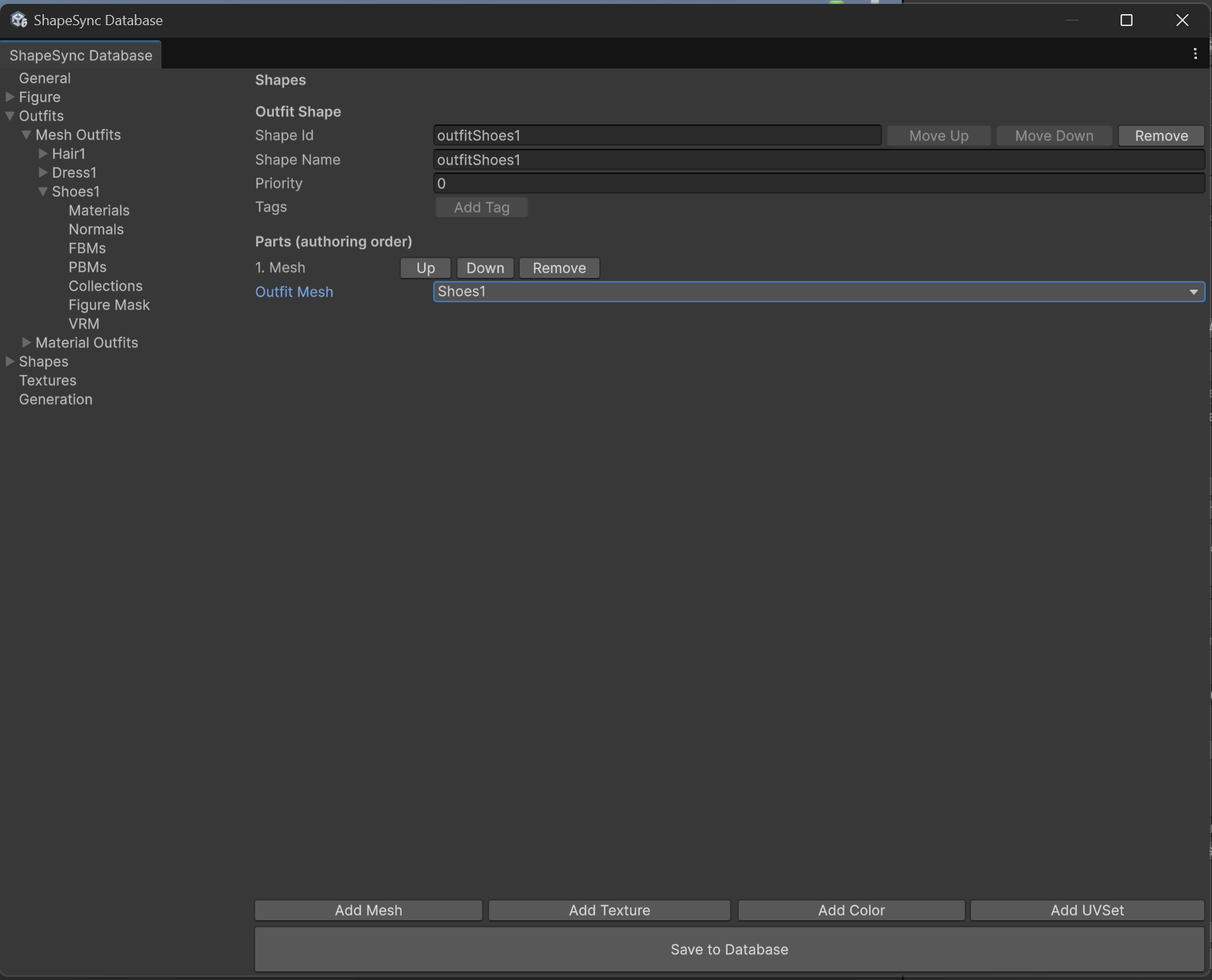

outfitShoes1 の Outfit Shape 登録画面 ▲図 7-10-1: outfitShoes1 の Outfit Shape で Outfit Mesh に Shoes1 を指定して Save to Database

  1. TreeView から Generation セクションを選択します。
  2. 各出力相対パスは既定値のまま、画面下部の Generate ボタンをクリックします。
  3. 出力ルートフォルダー（Assets/ShapeSync/Generated）を選択して「フォルダーの選択」をクリックし、生成を実行します。

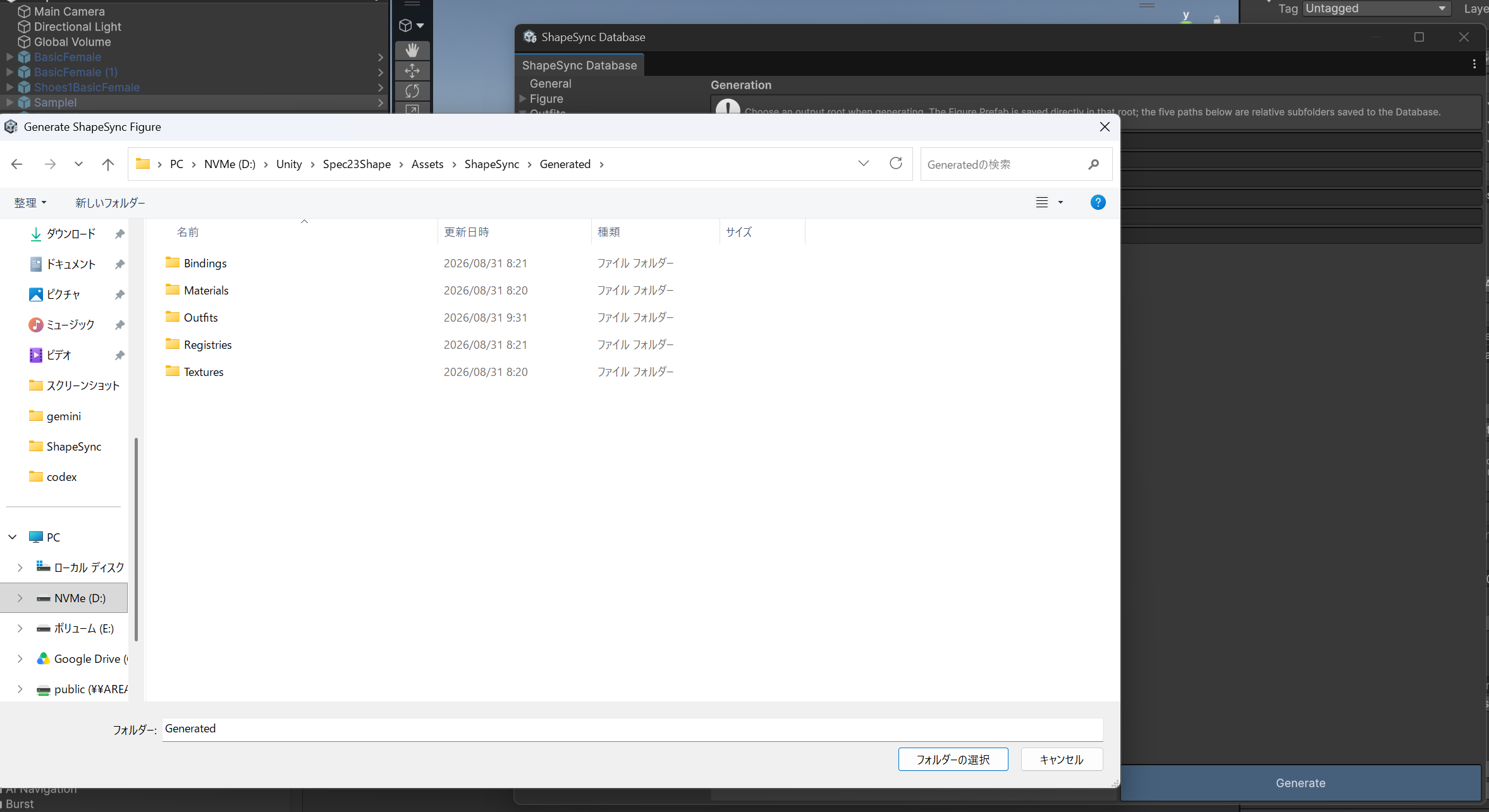

Generation セクションでの Generate 実行画面 ▲図 7-10-2: Generation セクションで Generate をクリックし、出力ルートフォルダー（Generated）を選択して生成を実行

8. Scene 配置と Shape Director による動作確認、Poke の確認

Scene 上の Figure に靴を適用し、Fit 状態と残存する課題を確認します。

  1. Scene に配置されている Figure（BasicFemale）を選択します。
  2. Figure の ShapeDirector コンポーネントの Inspector を確認します。
  3. Template List に、新しく生成された outfitShoes1.asset をドラッグ＆ドロップして追加します（※登録は Play Mode 開始前に行います）。
  4. Figure の Animator に Walking.controller が割り当てられていることを確認し、Unity の Play ボタン を押して Play Mode に入ります。
  5. 歩行アニメーション再生中に、靴の位置や足首の角度が自然に Fit し、歩行に合わせて正しく追従することを確認します。

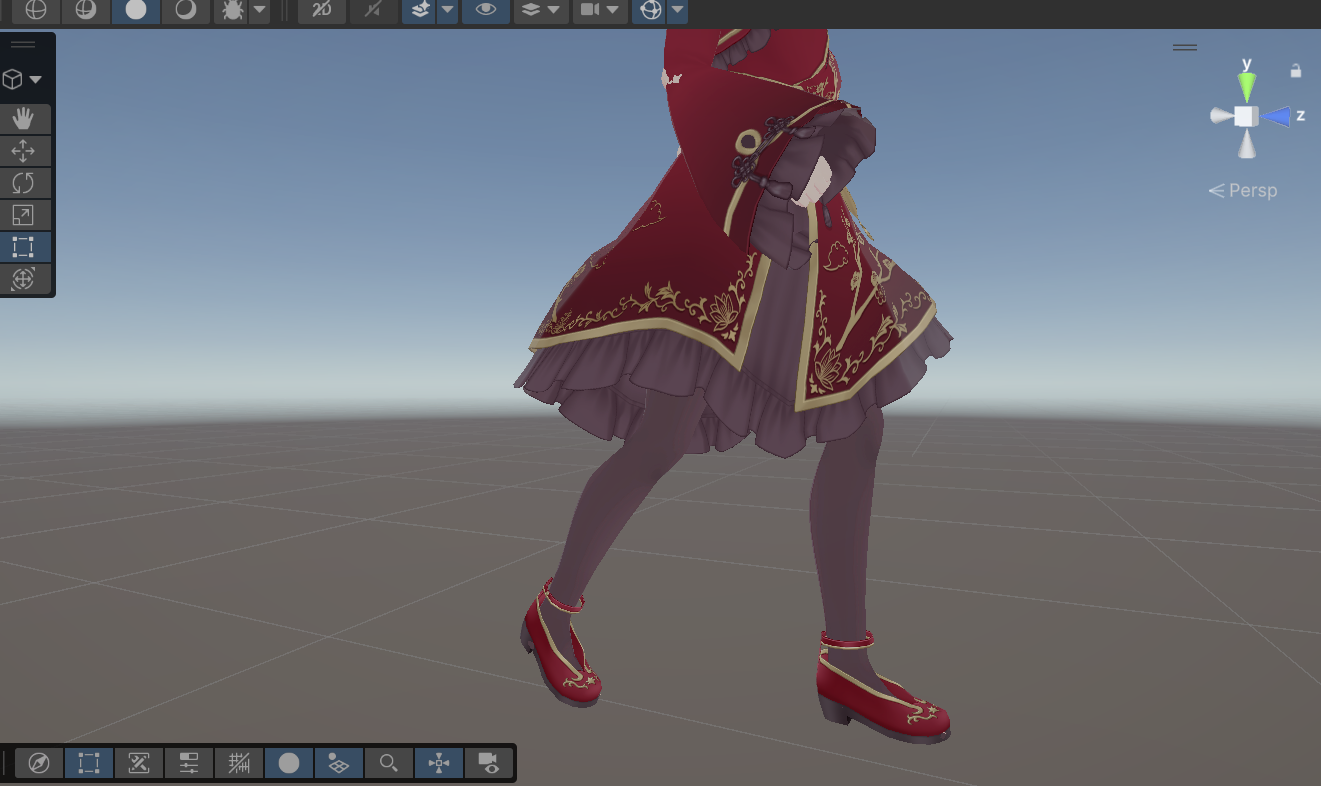

Play Mode での靴の Fit 動作確認 ▲図 7-11-1: Play Mode で歩行アニメーション再生中、靴の位置・角度が正しく Fit して追従している様子

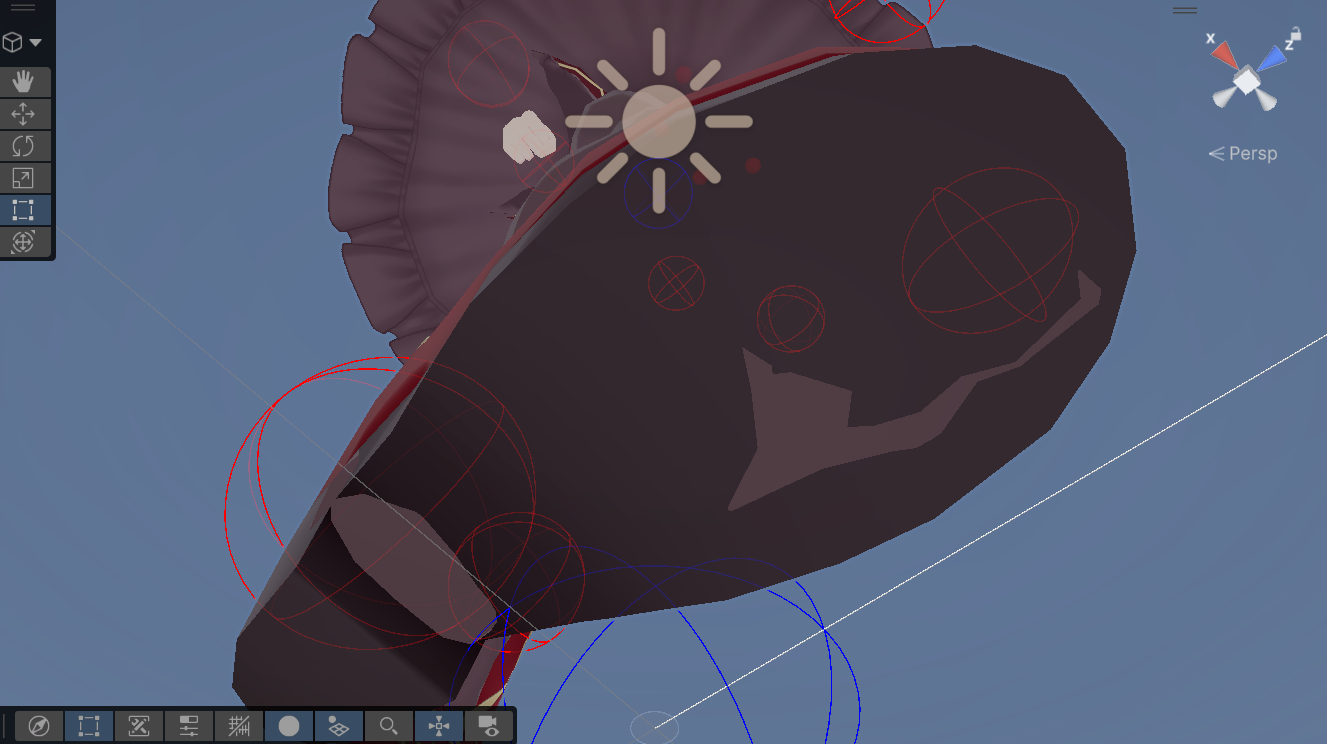

ドレス下部からのカメラアングル ▲図 7-11-2: ドレス下部から見た靴と足の追従状態

  1. 足元を拡大して詳細に観察すると、靴のつま先部分など一部に素体の肌/爪がわずかに突き出る現象（Poke）が確認できます。

靴のつま先部分に残存する Poke の拡大確認 ▲図 7-11-3: 靴のつま先先端から素体の肌がわずかに突き出ている Poke の状態

[!NOTE] このつま先に残存する Poke は、次章（第8章）で解説する Figure Mask（マスク） 機能を使用することで完全に解消します。

9. よくあるトラブルと解決策（トラブルシューティング）

Q1. Play Mode に入っても靴の位置や足首の角度が補正されない

Q2. 靴の周りの身体メッシュが綺麗に変形しない
