第6章: 高度な Figure 登録と局所変形（PBM）

← チュートリアル目次へ戻る ｜ ← 第5章: Shape 登録と Shape Director 動作確認

本章では、キャラクターの特定部位（本チュートリアルでは胸部 BreastSize）のみを変形させる 局所体型変形（PBM: Partial Body Morph） の登録手順と、衣装（Dress）を素体の局所変形に追従させる設定方法を解説します。

1. はじめに（PBM: Partial Body Morph の概念）

2. BreastSize 用 .vroid データの作成（VRoid Studio）

まずは VRoid Studio を使用して、Base 用素体および FBM 用素体の胸部サイズを変更した .vroid データを作成します。

2.1 Base 用 PBM データの作成

  1. VRoid Studio を起動し、第2章で作成した素体モデル BasicFemale.vroid を開きます。
  2. 上部メニューの 体型 タブを選択し、パラメータ一覧にある 胸の大きさ スライダーを 1.000（最大）に設定します。

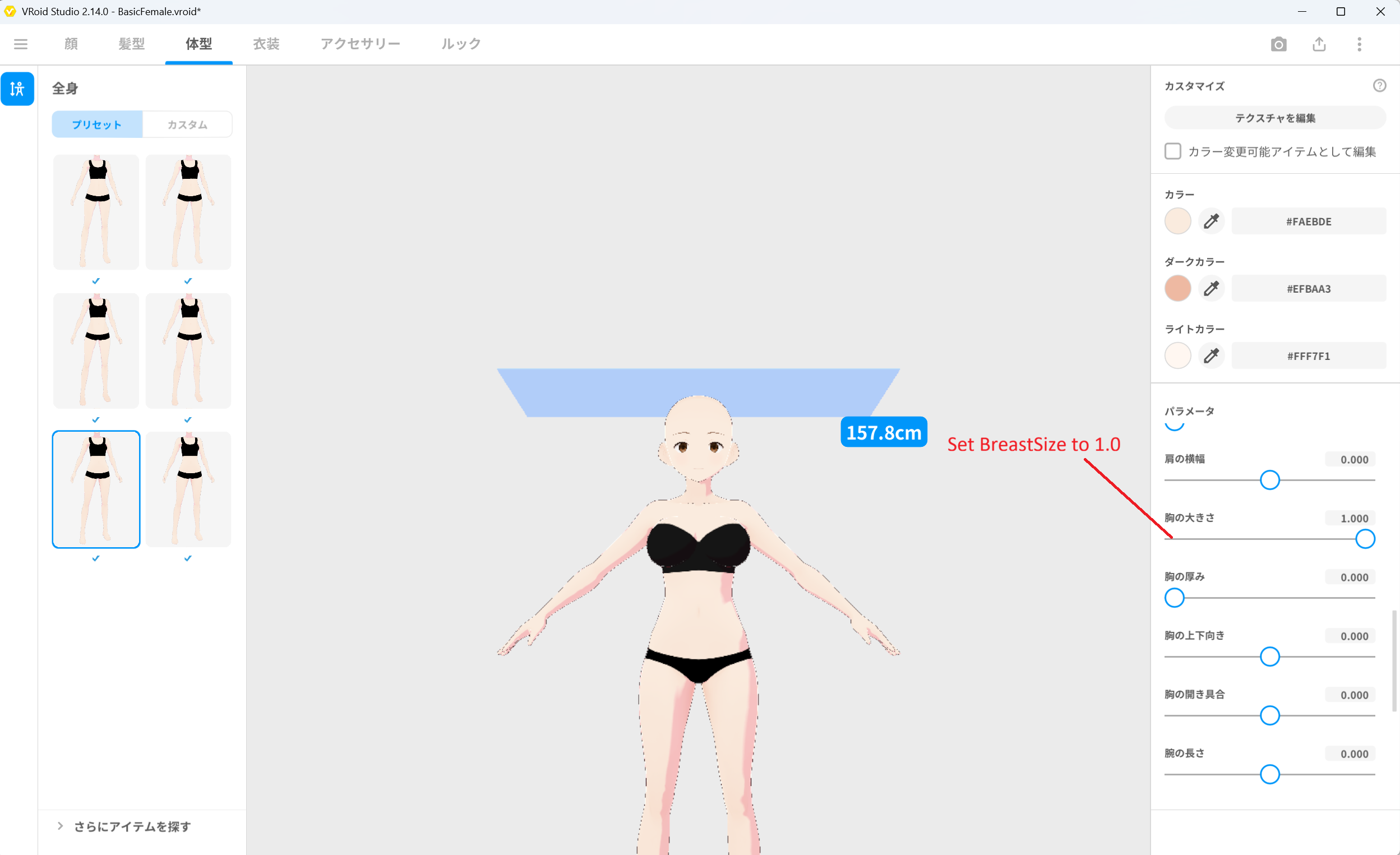

Base 用モデルの胸の大きさを 1.0 に設定 ▲図 6-1: BasicFemale を開き、体型 ＞ 胸の大きさを 1.0 に設定

  1. 左上のメニューから「名前を付けて保存」を選択し、ファイル名を BreastSizeBasicFemale.vroid として保存します。

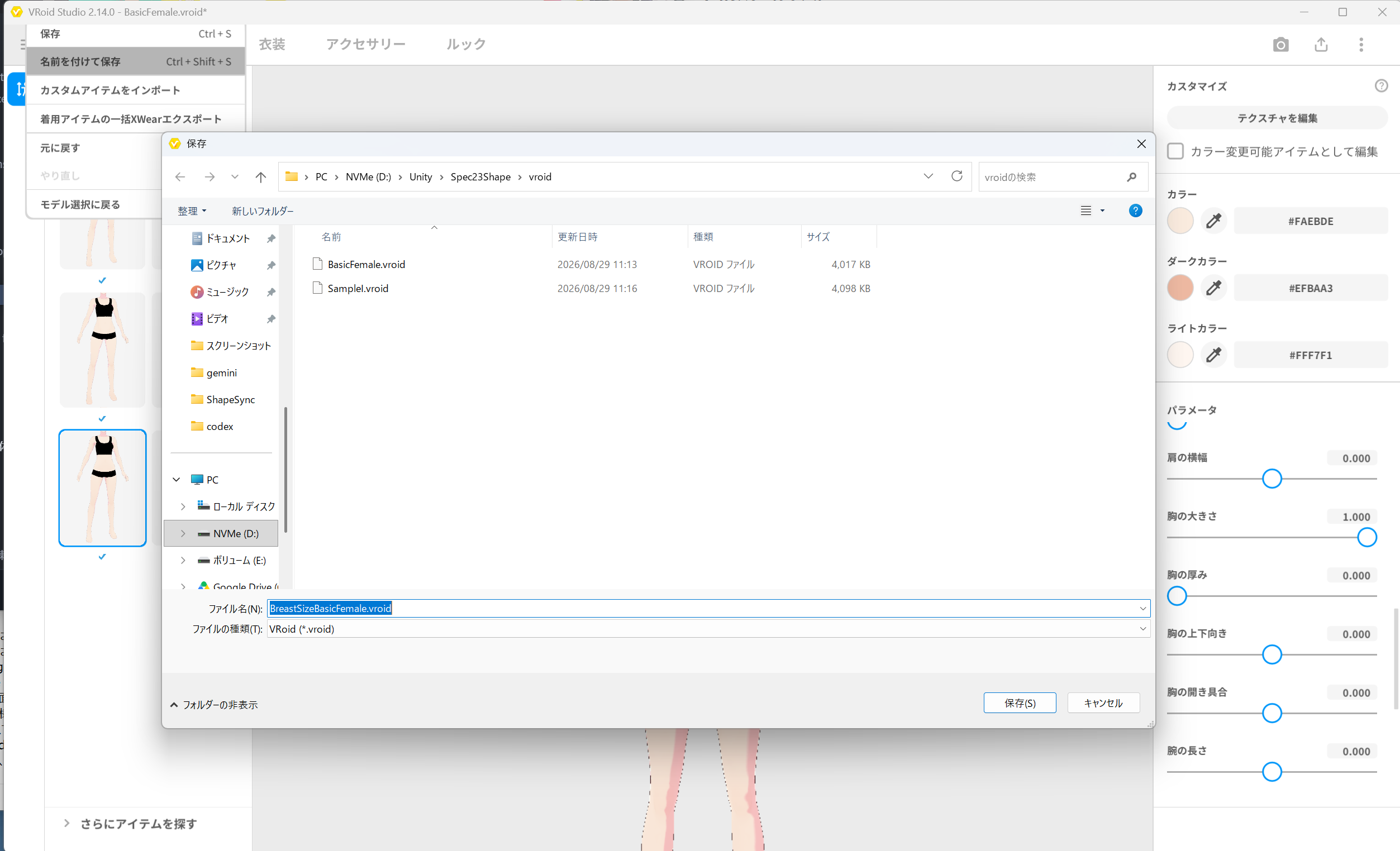

BreastSizeBasicFemale.vroid として保存 ▲図 6-2: BreastSizeBasicFemale.vroid として名前を付けて保存

2.2 FBM 用 PBM データの作成

  1. 続けて、第2章で作成した FBM 素体モデル SampleI.vroid を開きます。
  2. 体型 タブを選択し、同じく 胸の大きさ スライダーを 1.000 に設定します。

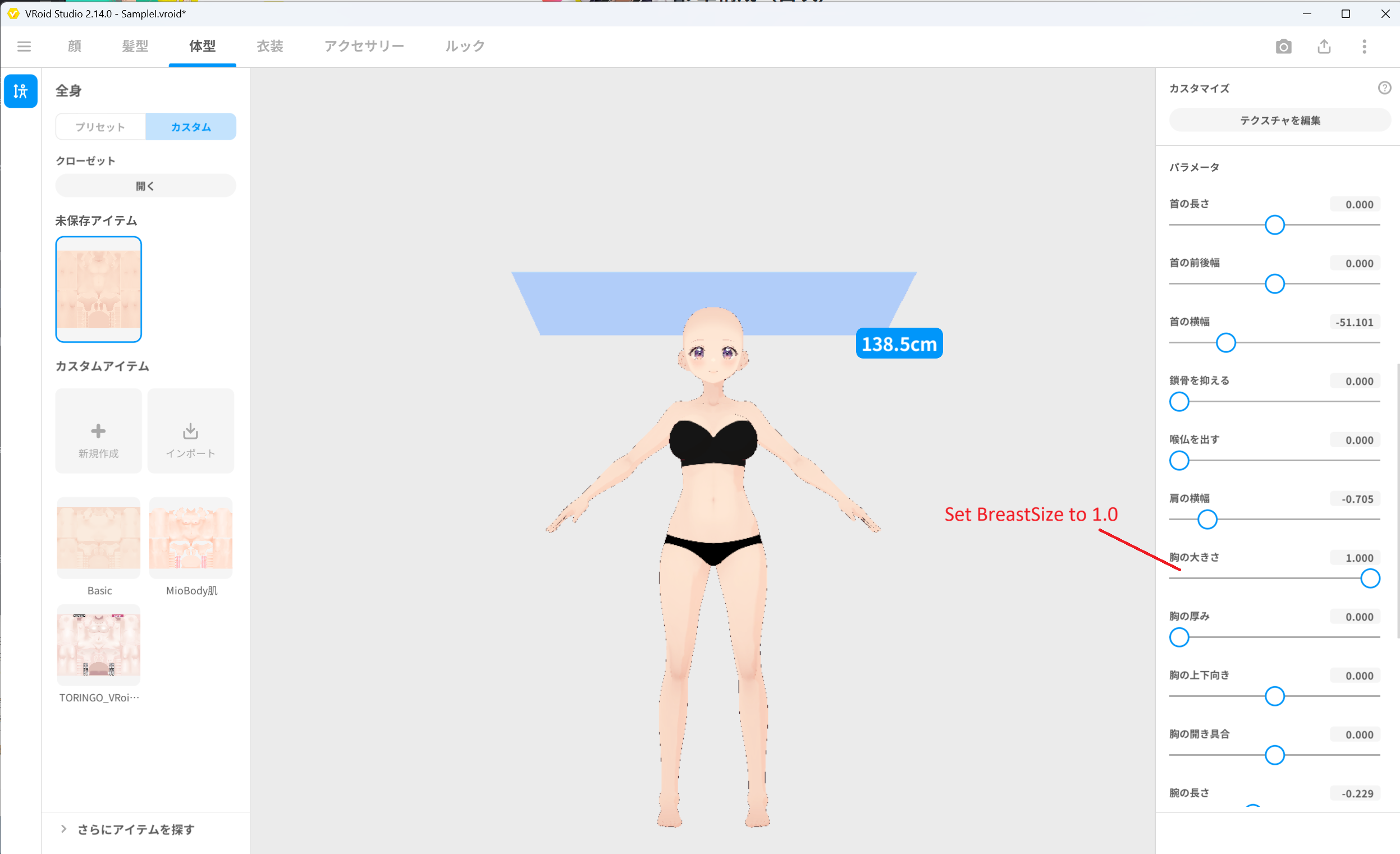

FBM 用モデルの胸の大きさを 1.0 に設定 ▲図 6-3: SampleI を開き、体型 ＞ 胸の大きさを 1.0 に設定

  1. 左上のメニューから「名前を付けて保存」を選択し、ファイル名を BreastSizeSampleI.vroid として保存します。

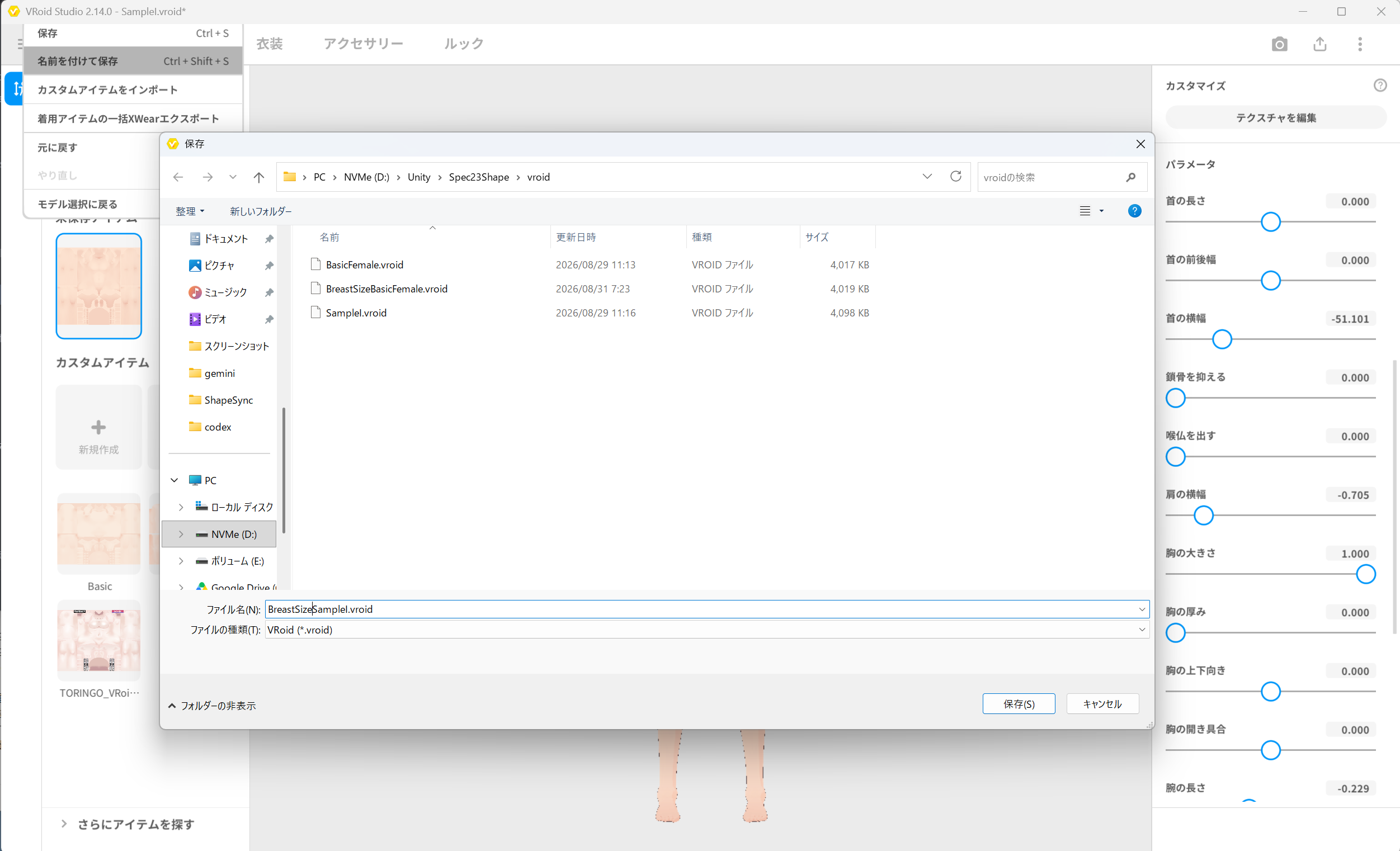

BreastSizeSampleI.vroid として保存 ▲図 6-4: BreastSizeSampleI.vroid として名前を付けて保存

3. Figure 用 PBM VRM のエクスポート（VRoid Studio）

作成した 2 つの .vroid データから、素体（Figure）用の PBM VRM をエクスポートします。

3.1 BreastSizeBasicFemale.vrm のエクスポート

  1. BreastSizeBasicFemale.vroid を開いた状態で、画面右上のエクスポートボタンから VRMエクスポート を選択します。
  2. VRM1.0 を選択し、削減設定を行わずにエクスポート画面を開きます。
  3. ポリゴン数（19214）、マテリアル数（9）、ボーン数（59）が Base 素体と一致していることを確認します。

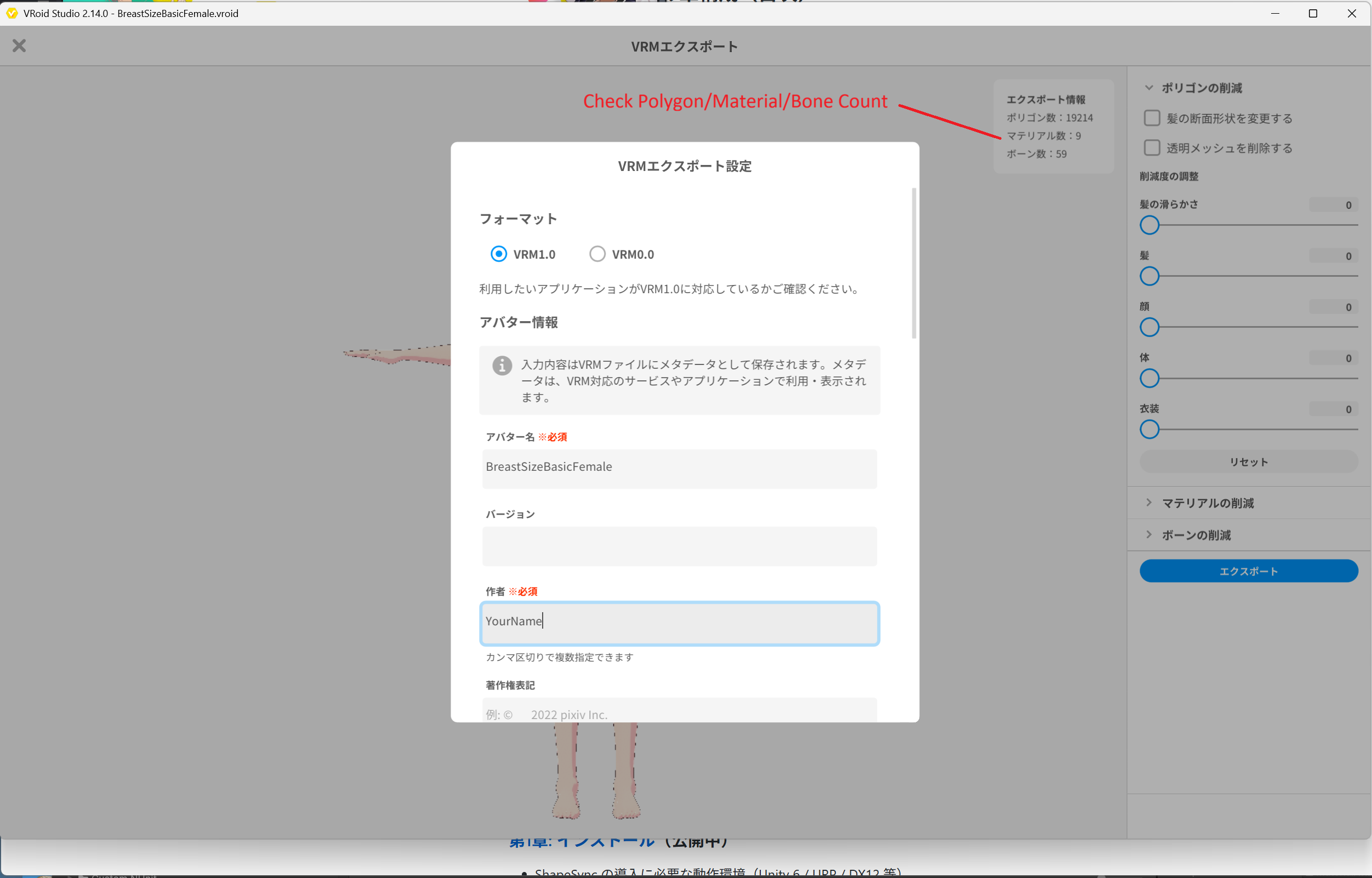

BreastSizeBasicFemale の VRM エクスポート設定確認 ▲図 6-5: ポリゴン数・マテリアル数・ボーン数を確認し BreastSizeBasicFemale.vrm としてエクスポート

  1. アバター名に BreastSizeBasicFemale と入力し、Unity プロジェクト内のフォルダへ BreastSizeBasicFemale.vrm としてエクスポートします。

3.2 BreastSizeSampleI.vrm のエクスポート

  1. BreastSizeSampleI.vroid を開いた状態で、同様に VRMエクスポート を選択します。
  2. VRM1.0 を選択し、ポリゴン数（19214）、マテリアル数（9）、ボーン数（59）を確認します。

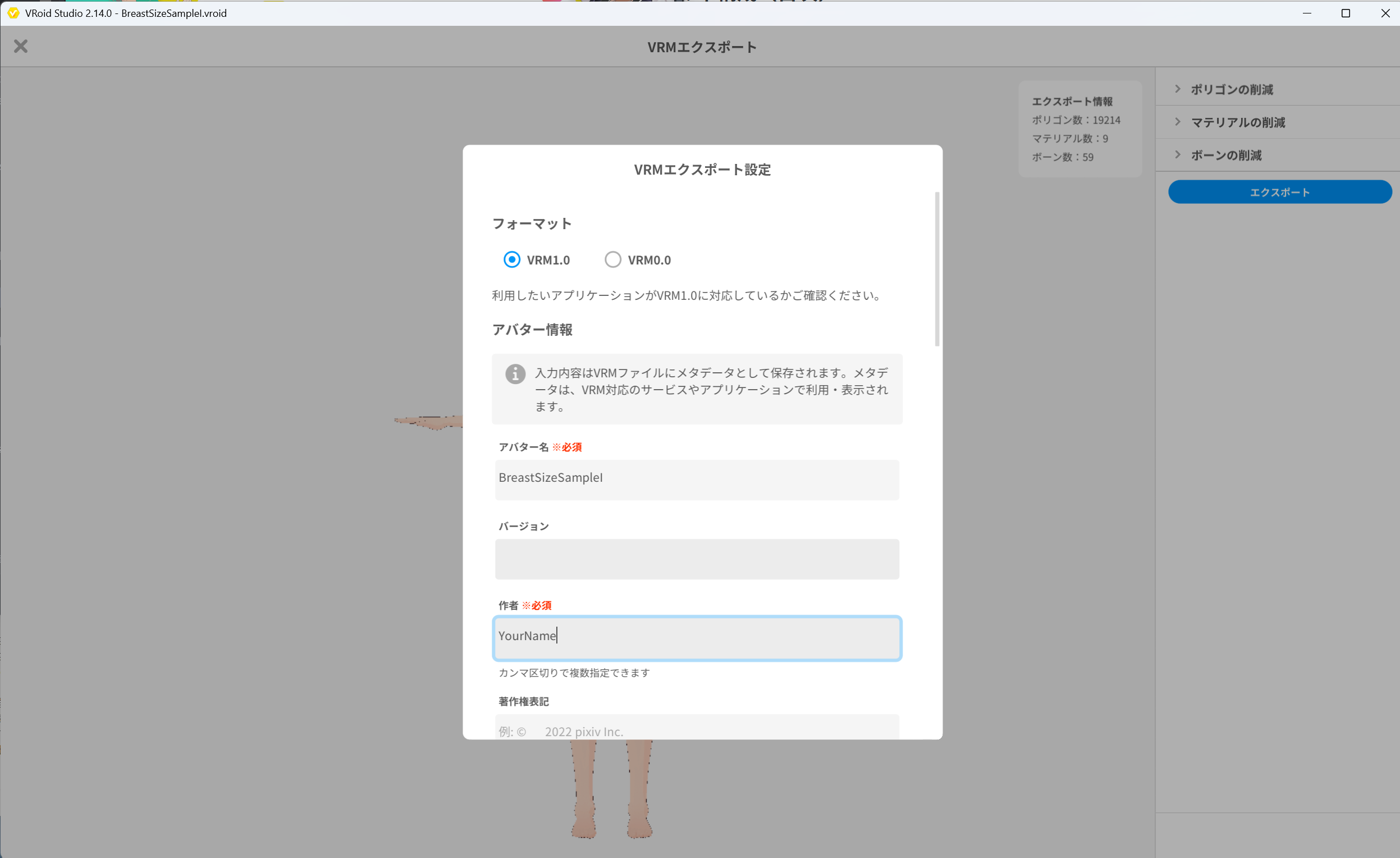

BreastSizeSampleI の VRM エクスポート設定確認 ▲図 6-6: ポリゴン数・マテリアル数・ボーン数を確認し BreastSizeSampleI.vrm としてエクスポート

  1. アバター名に BreastSizeSampleI と入力し、Unity プロジェクト内へ BreastSizeSampleI.vrm としてエクスポートします。

4. Dress 用 PBM VRM のエクスポート（VRoid Studio）

次に、衣装（Dress）が着用された状態の PBM VRM を 2 つエクスポートします。

4.1 Dress1BreastSizeBasicFemale.vrm のエクスポート

  1. VRoid Studio で BreastSizeBasicFemale.vroid を開きます。
  2. 衣装 タブを選択し、第4章で使用したプリセットドレス（Dress）を着用させます。

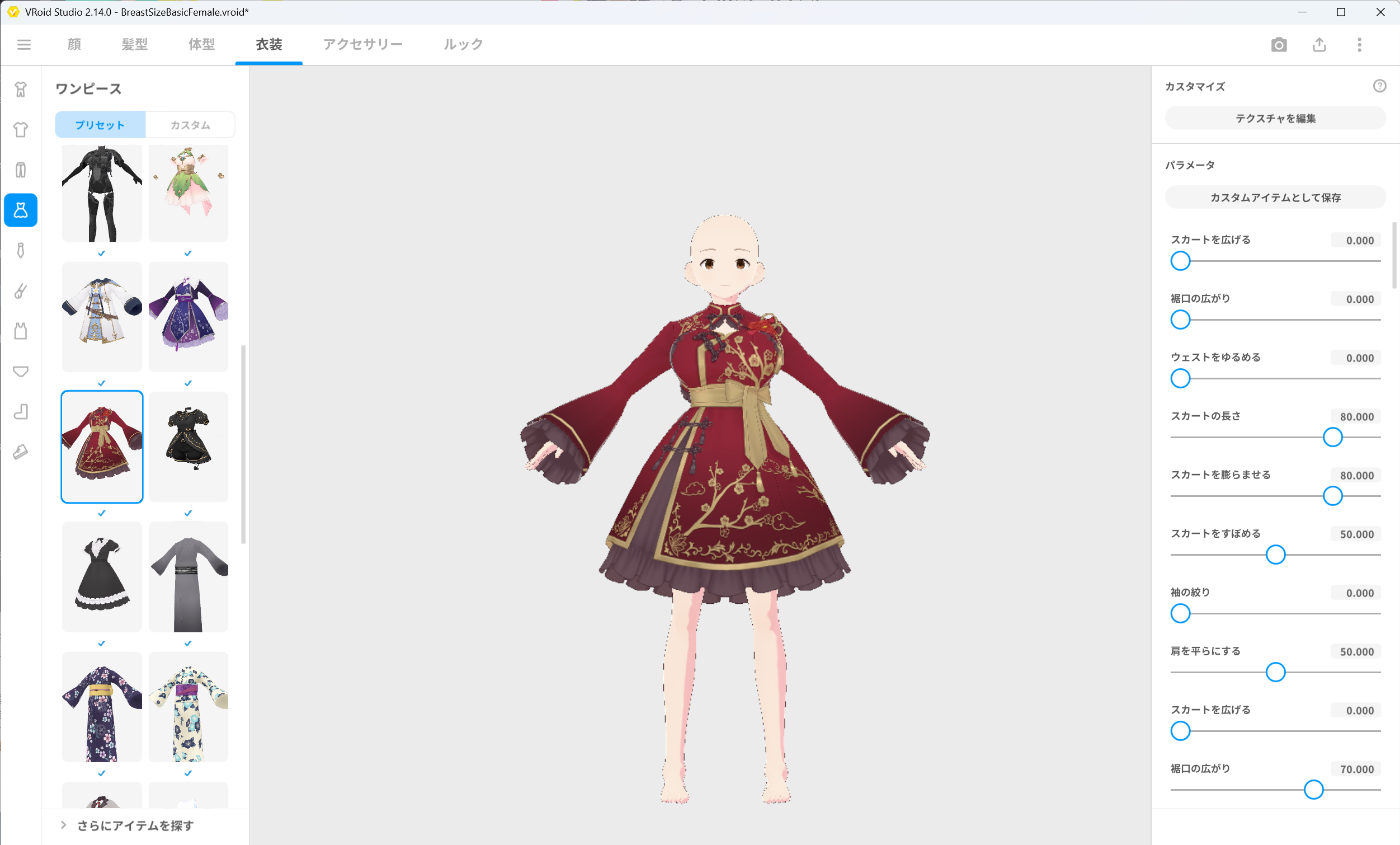

BreastSizeBasicFemale に Dress を着用 ▲図 6-7: BreastSizeBasicFemale を開き、Dress を着用させる

  1. 右上のエクスポートボタンから VRM1.0 でエクスポートを開きます。
  2. ポリゴン数（32368）、マテリアル数（14）、ボーン数（159）を確認します。

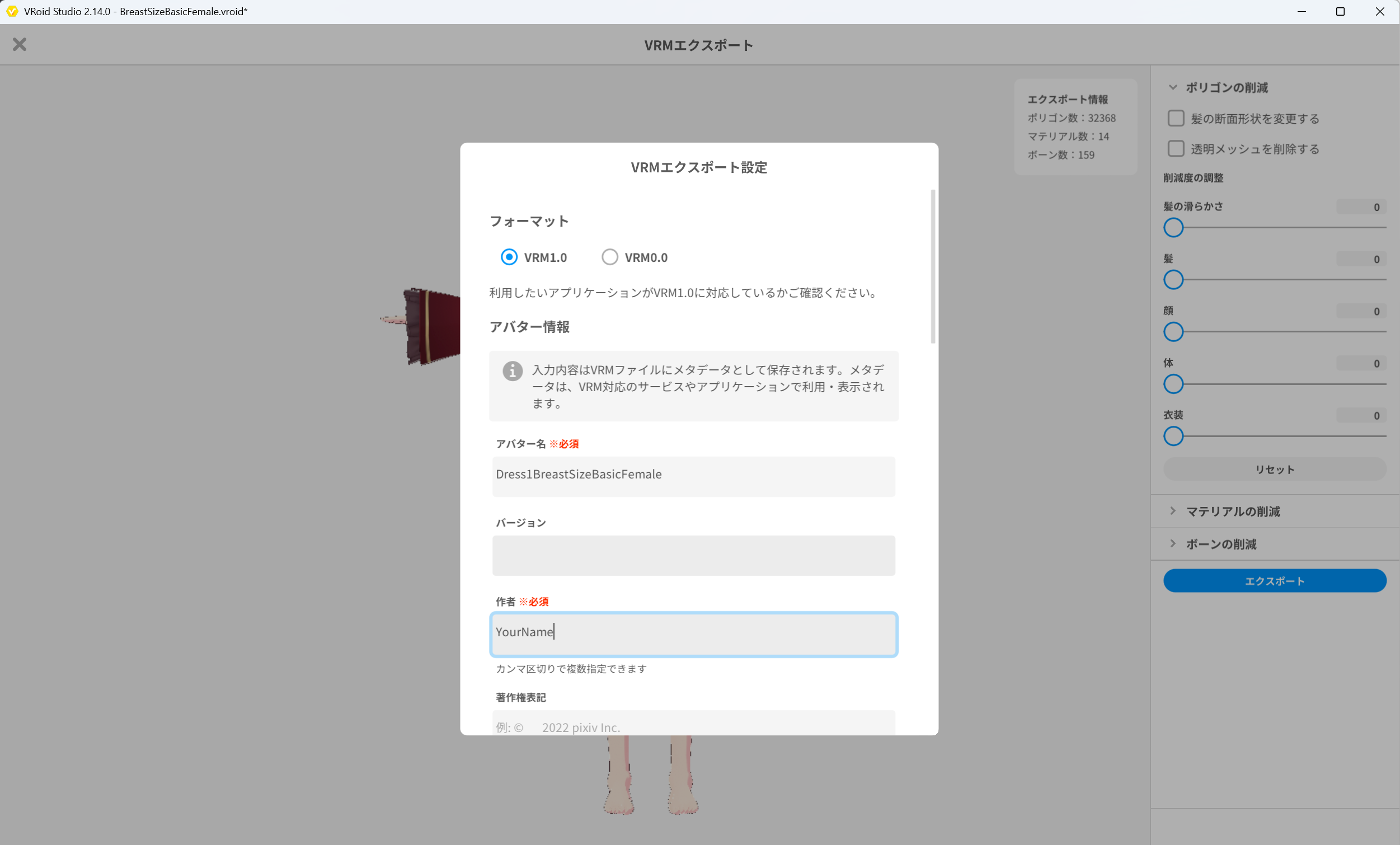

Dress1BreastSizeBasicFemale の VRM エクスポート確認 ▲図 6-8: ポリゴン数・マテリアル数・ボーン数を確認し Dress1BreastSizeBasicFemale.vrm としてエクスポート

  1. アバター名に Dress1BreastSizeBasicFemale と入力し、Unity プロジェクト内へ Dress1BreastSizeBasicFemale.vrm としてエクスポートします。

4.2 Dress1BreastSizeSampleI.vrm のエクスポート

  1. VRoid Studio で BreastSizeSampleI.vroid を開きます。
  2. 衣装 タブを選択し、同様にプリセットドレス（Dress）を着用させます。

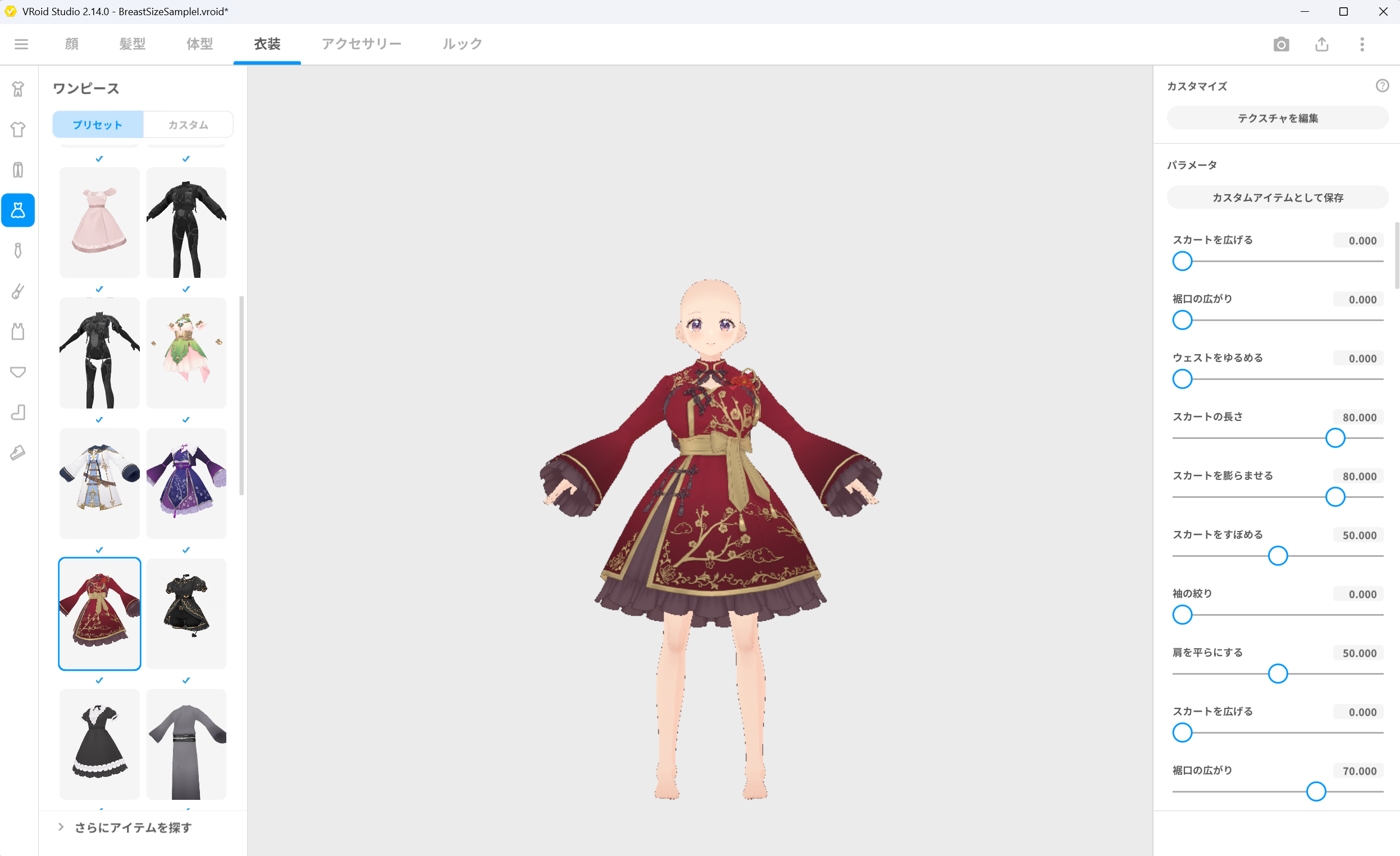

BreastSizeSampleI に Dress を着用 ▲図 6-9: BreastSizeSampleI を開き、Dress を着用させる

  1. 右上のエクスポートボタンから VRM1.0 でエクスポートを開きます。
  2. ポリゴン数（32368）、マテリアル数（14）、ボーン数（159）を確認します。

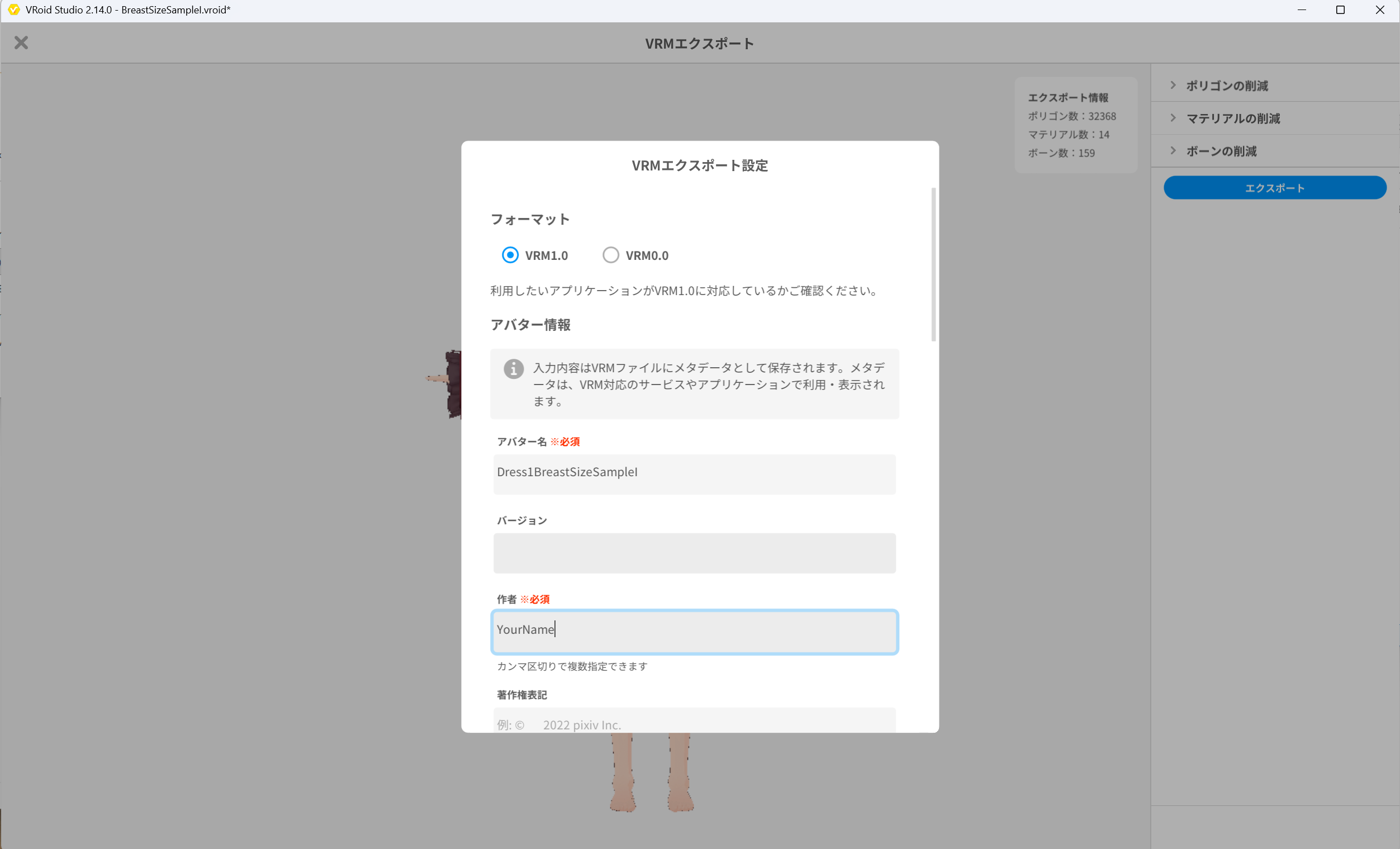

Dress1BreastSizeSampleI の VRM エクスポート確認 ▲図 6-10: ポリゴン数・マテリアル数・ボーン数を確認し Dress1BreastSizeSampleI.vrm としてエクスポート

  1. アバター名に Dress1BreastSizeSampleI と入力し、Unity プロジェクト内へ Dress1BreastSizeSampleI.vrm としてエクスポートします。

5. Figure PBM（BreastSize）の登録

ここから Unity エディタ上での作業となります。まずは Figure 側に PBM（BreastSize）を登録します。

  1. Unity エディタの上部メニューから Tools > zgock > ShapeSync > ShapeSync Editor を開きます。
  2. 左側 TreeView から Figure > PBMs を選択します。
  3. Add PBM Entry ボタンをクリックします。
  4. 表示された「Register PBMs」セクションの PBM Name に BreastSize と入力します。
  5. PBM Prefabs 一覧に Figure の軸が表示されます。
    • BasicFemale 行（Base 素体）に、Project ウィンドウの BreastSizeBasicFemale.vrm をドラッグ＆ドロップして指定します。
    • SampleI 行（FBM 軸）に、Project ウィンドウの BreastSizeSampleI.vrm をドラッグ＆ドロップして指定します。
  6. 画面最下部の Save to Database ボタンをクリックして保存します（※右側の Prefab on Database 欄は保存済み表示のため直接編集しません）。

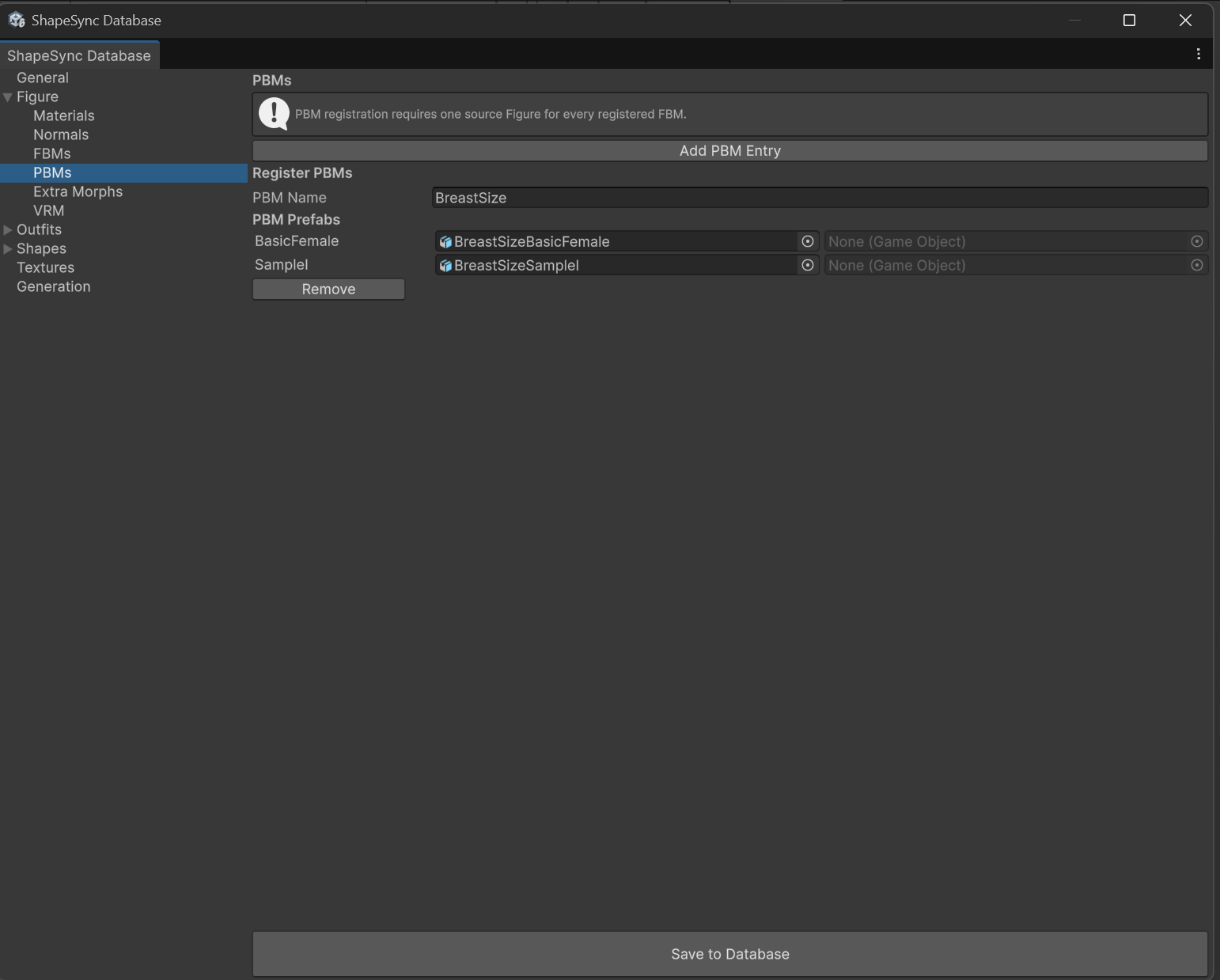

Figure への PBM BreastSize の登録と VRM 割り当て ▲図 6-11: Figure ＞ PBMs で PBM Name に BreastSize を入力し、Base / FBM の VRM を指定して保存

6. Dress への PBM 追従登録

Figure への PBM 登録が完了したら、次に衣装（Dress1）側でその PBM に追従する設定を行います。

[!IMPORTANT] 必ず Figure PBM を先に登録してから 衣装側の追従設定を行ってください。衣装側では Figure に登録された PBM 軸を元に追従関係を選択します。

  1. ShapeSync Editor の左側 TreeView から Outfits > Mesh Outfits > Dress1 > PBMs を選択します。
  2. 「Mesh Outfit PBMs」一覧に表示された Follow BreastSize にチェックを入れて 有効 にします。
  3. 有効化されると VRM 指定行が表示されます。
    • Base Prefab 行に、Project ウィンドウの Dress1BreastSizeBasicFemale.vrm をドラッグ＆ドロップして指定します。
    • SampleI Prefab 行に、Project ウィンドウの Dress1BreastSizeSampleI.vrm をドラッグ＆ドロップして指定します。
  4. 画面最下部の Save to Database ボタンをクリックして保存します。

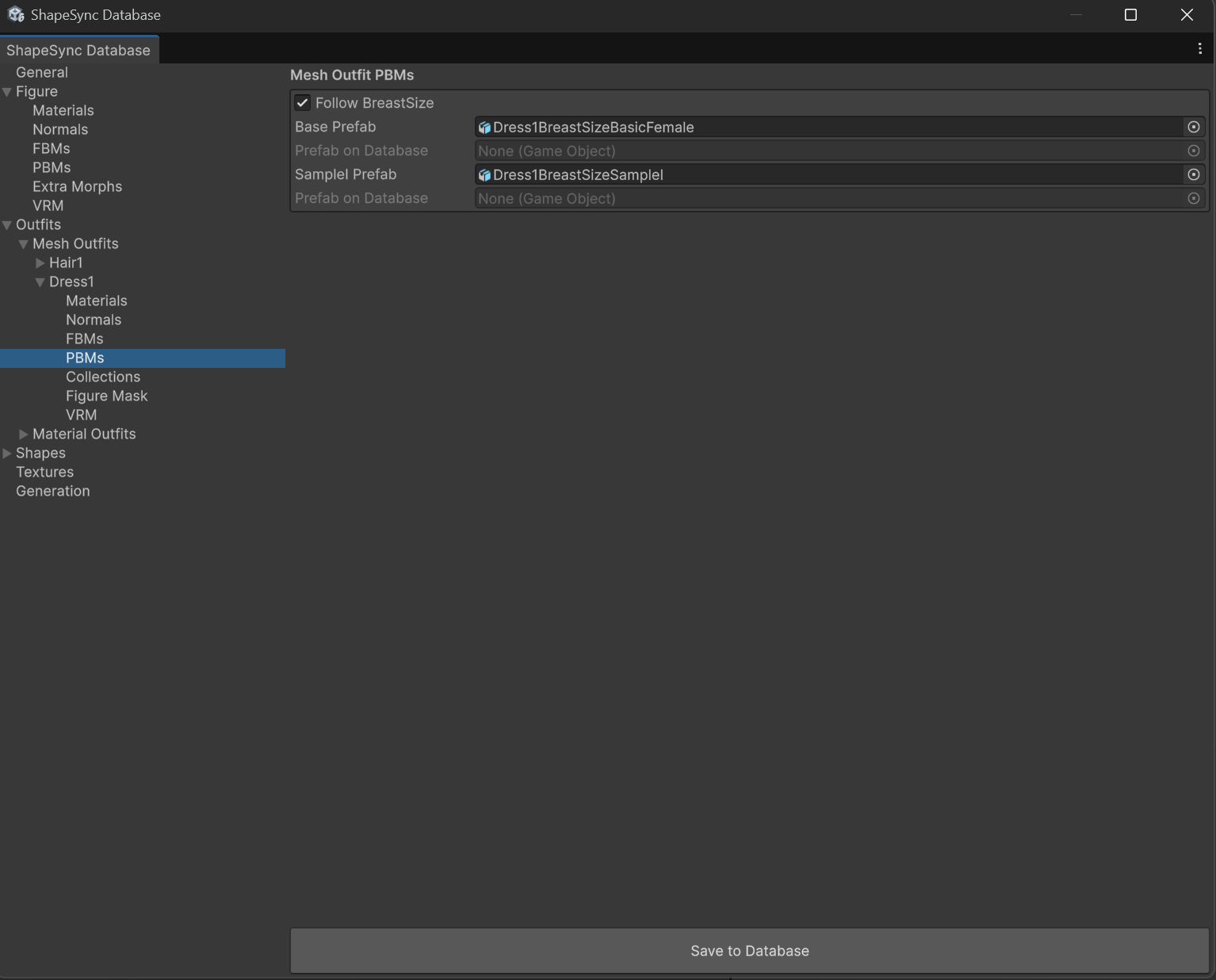

Dress1 への PBM 追従設定と VRM 割り当て ▲図 6-12: Outfits ＞ Mesh Outfits ＞ Dress1 ＞ PBMs で Follow BreastSize を有効にし、Base / FBM VRM を指定して保存

7. Morph Shape（morphSampleI）の上書き再定義

第5章で作成した Morph Shape（morphSampleI）に、今回追加した PBM（BreastSize）の変形重みを追加して上書き保存します。

  1. ShapeSync Editor の左側 TreeView から Shapes > Morph Shapes > morphSampleI を選択します（※新しい Shape Id は作成しません）。
  2. 詳細画面の Morphs 一覧を確認します。Figure 軸から自動的に SampleI と BreastSize が表示されます。
    • SampleI の重み: 1（既存の値を維持）
    • BreastSize の重み: 0.8 に設定（スライダーまたは数値入力）

      [!NOTE] Shape 設定画面上では論理名 BreastSize として表示されます（生成後の物理的な内部管理名が PBM_BreastSize となります）。

  3. 画面最下部の Save to Database ボタンをクリックして、既存の morphSampleI を上書き保存します。

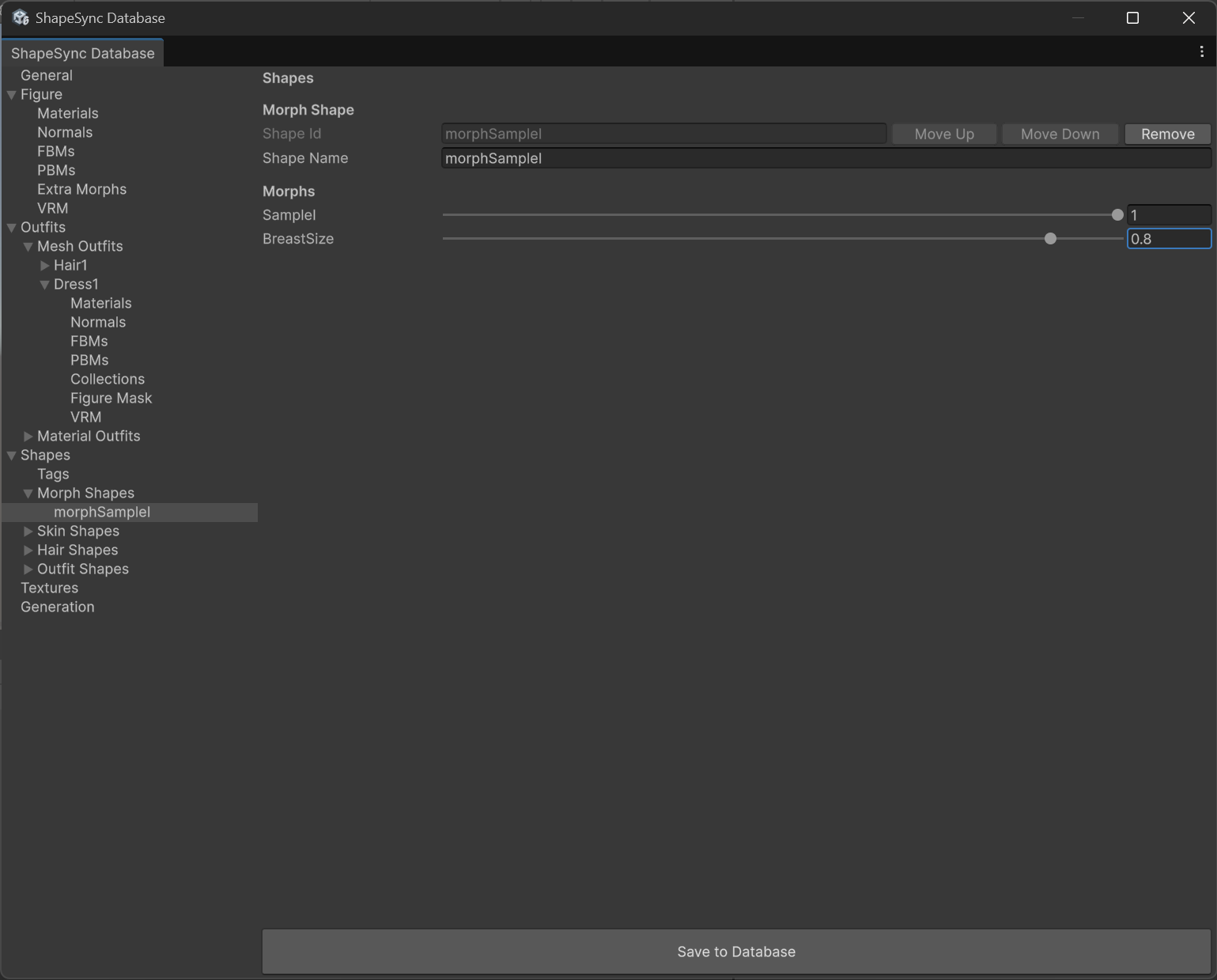

morphSampleI への BreastSize の追加設定と上書き保存 ▲図 6-13: Shapes ＞ Morph Shapes ＞ morphSampleI で SampleI = 1 を維持し、BreastSize = 0.8 を設定して上書き保存

8. 再 Generate の実行と Shape Template の更新

更新した Database から Shape Template アセットを再生成します。

  1. ShapeSync Editor の左側 TreeView から Generation セクションを選択します。
  2. 各出力相対パスは既定値のまま、画面下部の Generate ボタンをクリックします。
  3. 「Generate ShapeSync Figure」画面で、出力ルートフォルダ（例: Assets/ShapeSync/Generated）を選択して「フォルダーの選択」をクリックし、再生成を実行します。
  4. 出力ルート直下の Shape Template アセット（morphSampleI.asset 等）が更新されます。

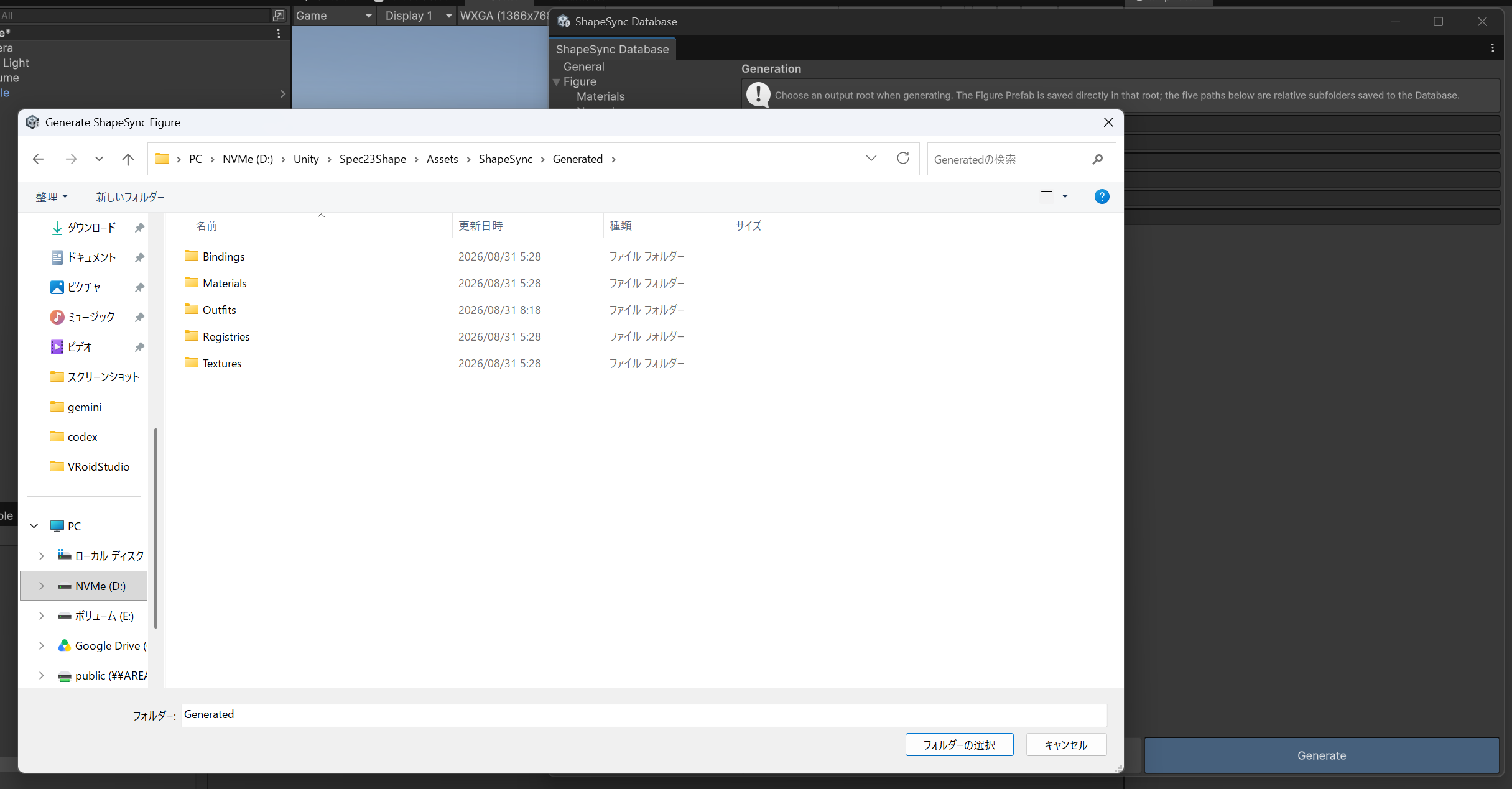

Generation での出力先フォルダー指定と再生成実行 ▲図 6-14: Generation セクションで Generate をクリックし、出力フォルダーを選択して再生成を実行

9. Scene 配置と Shape Director による PBM 動作確認

Scene 上の Figure にて、PBM（BreastSize）の変形が Figure と Dress の両方に同期して適用されることを確認します。

  1. Scene に配置されている Figure（BasicFemale）を選択します。
    • ShapeDirector コンポーネントの Template List にはすでに第5章で Template が登録されています（※再登録の手動操作は不要です）。
  2. Unity の Play ボタン を押して Play Mode に入ります。
    • 既定で Auto Compile が ON になっているため、Play Mode 開始時に自動的に最新の Template が初期同期されます。
  3. ShapeDirector の Runtime Shapes (Authoritative) 内にある morphSampleI の Morphs を展開します。
  4. BreastSize（PBM_BreastSize）のスライダーを動かします。
  5. 歩行アニメーションが再生されたまま、素体（Figure）の胸部と衣装（Dress）の胸部が完全に同期して拡大・縮小変形し、衣装だけが遅れたり外れたりしないこと を確認します。

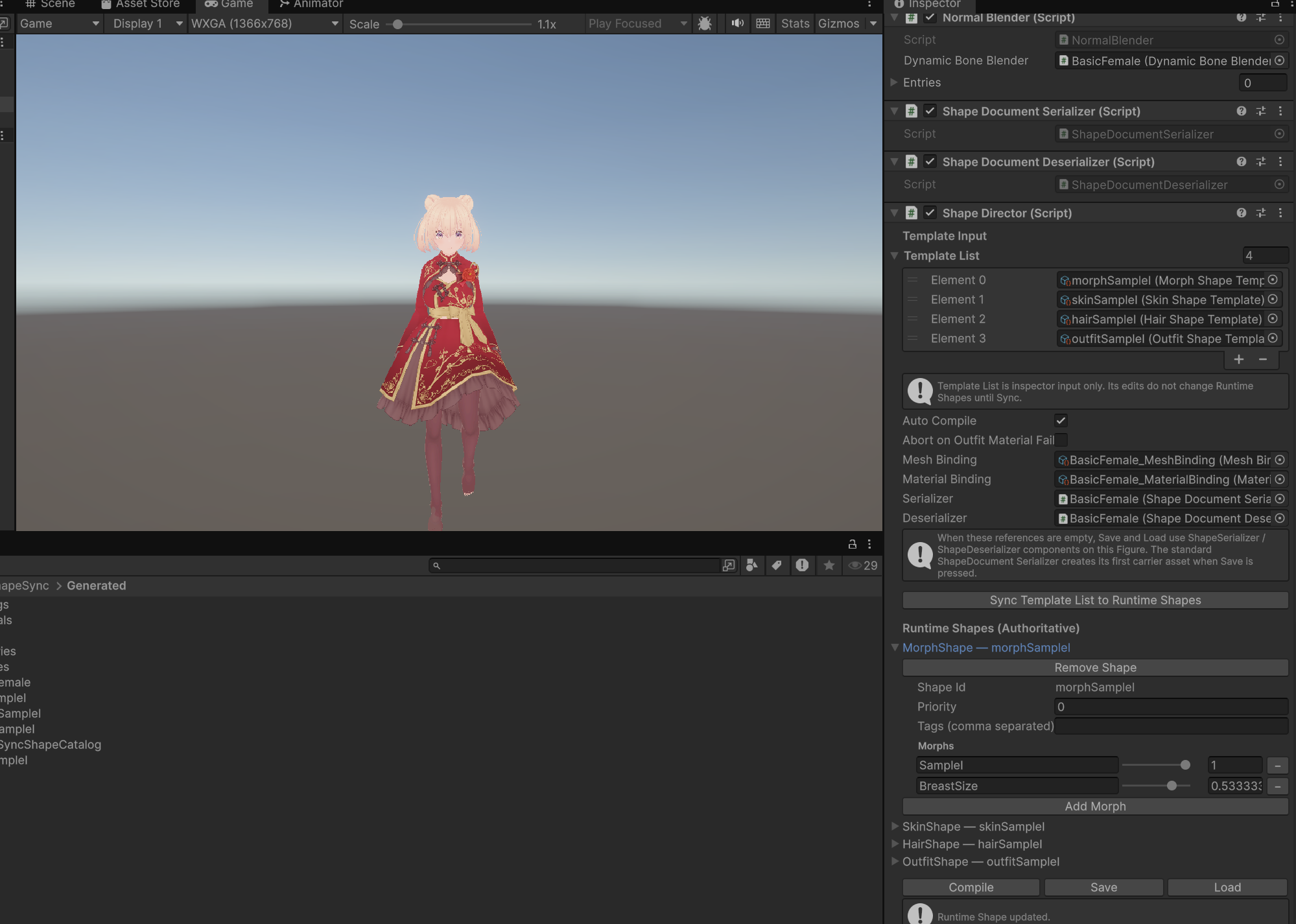

Play Mode での BreastSize スライダー操作と胸部同期変形確認 ▲図 6-15: Play Mode で歩行アニメーション再生中に BreastSize を操作し、Figure と Dress の胸部が同期して変形することを確認

10. よくあるトラブルと解決策（トラブルシューティング）

Q1. Dress の PBM 設定画面に Follow BreastSize が表示されない

Q2. Play Mode で BreastSize を動かしても胸部が変形しない / Dress が追従しない
