第3章: Figure 登録と初期動作確認

← チュートリアル目次へ戻る ｜ ← 第2章: 初期 VRM データ生成

本章では、第2章で作成した Base VRM（BasicFemale.vrm） と FBM VRM（SampleI.vrm） を Unity 上の ShapeSync Editor に登録し、体型変形が可能な Figure アセットを生成して、アニメーション再生下での初期動作確認を行う手順を解説します。

[!NOTE] Figure 登録において、Mesh Utility 等による事前のメッシュ結合作業は不要です。作成した VRM ファイルをそのまま ShapeSync Editor に登録します。

---

1. はじめに（ビギナー向け用語集と基本概念）

作業に入る前に、本章で使用する基本概念を説明します。

• ShapeSync Editor: ShapeSync のアセット登録・編集・生成を一括して行う専用のエディタウィンドウです。Unity 上部メニューから起動します。
• Database（データベース）: Figure、Material、Texture、Shape などの登録データをまとめて管理するオーサリング用データです（拡張子: .prefab）。※Runtime そのものではなく、作成・編集用の設定アセットです。
• Entry（エントリ）: Database 内に登録された個々のモデルやマテリアルなどの実体を、識別用の論理名（Name）で扱うための管理単位です。Entry 名を変更しても、元の source asset は変更されません。
• Draft（ドラフト）と Save: ShapeSync Editor で行った変更は一時的に Draft（下書き）として保持されます。各セクションの Save to Database を実行することで Database に確定保存されます。
• Generate（生成）: Database の設定に基づいて、Unity で実際に使用できる Figure Prefab などのアセットを出力する操作です。元の入力アセット（VRM 等）は変更されず、既存出力を更新する際は GUID が維持されます。
• DynamicBoneBlender: 生成された Figure にアタッチされ、FBM（体型変形）の weight 値をリアルタイムに制御する Unity コンポーネントです。

---

2. ShapeSync Editor の起動と Database の作成

まずは ShapeSync Editor を起動し、作業データを保存する Database を作成します。

1. Unity エディタの上部メニューから Tools > zgock > ShapeSync > ShapeSync Editor を選択して開きます。
2. General 画面が表示されます。
3. Database フィールドの横にある New Database ボタンをクリックします。
4. Create ShapeSync Database 保存ウィンドウが表示されるので、保存先フォルダを選択し、初期ファイル名（ShapeSyncDatabase.prefab）のまま保存します。

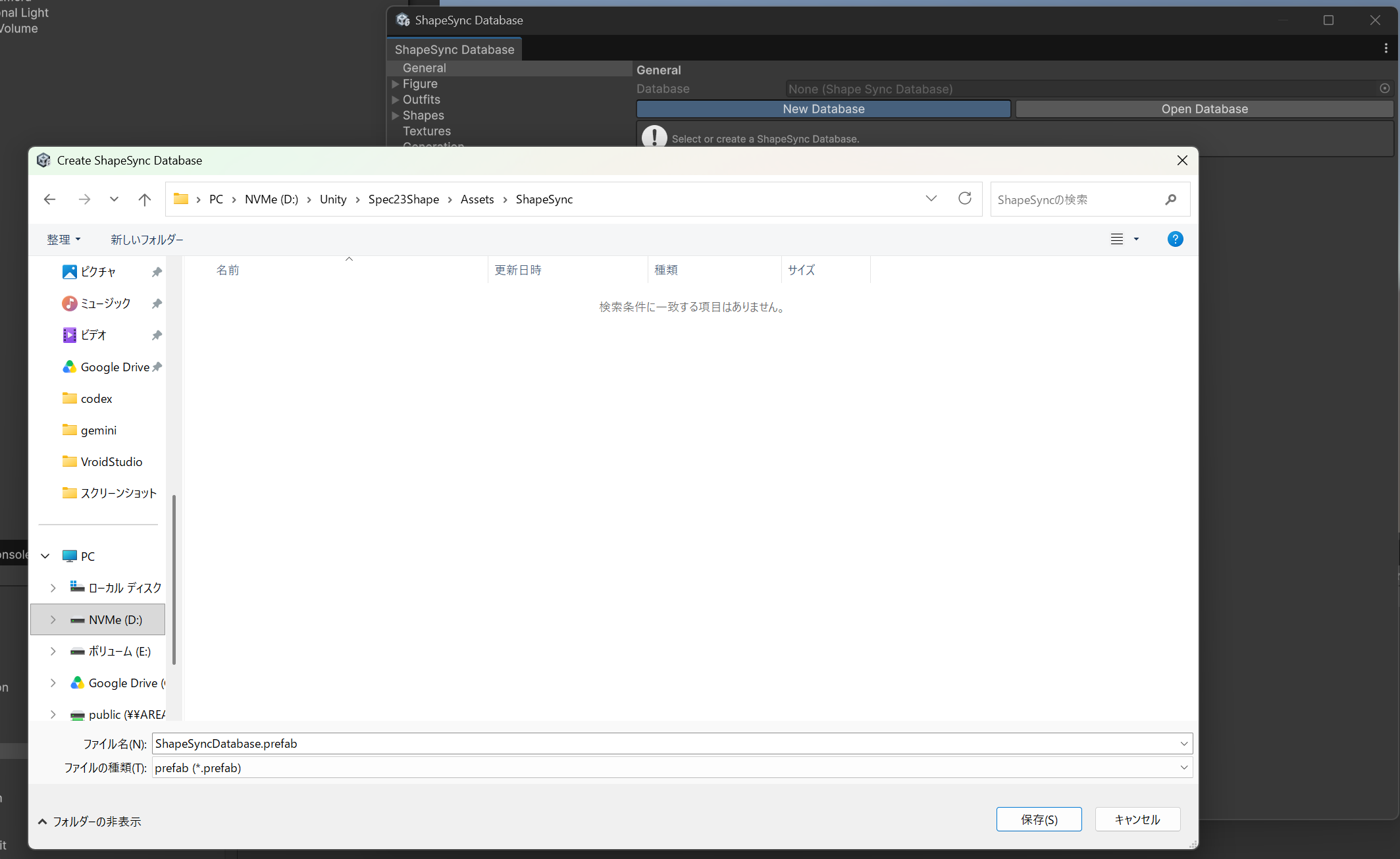

▲図 3-1: ShapeSync Editor の General 画面と Database 作成ダイアログ

---

3. Base モデル（Figure）の登録

基準となる標準体型モデル（BasicFemale.vrm）を Figure として登録します。

1. ShapeSync Editor 内の左側ツリーから Figure セクションを選択します。
2. Figure Name に、登録する論理名（BasicFemale）を入力します。
3. Figure prefab フィールドに、Project ウィンドウの Assets/VRM/BasicFemale.vrm をドラッグ＆ドロップして指定します。
4. 下部の Save to Database ボタンをクリックして、Figure の設定を Database に保存します。

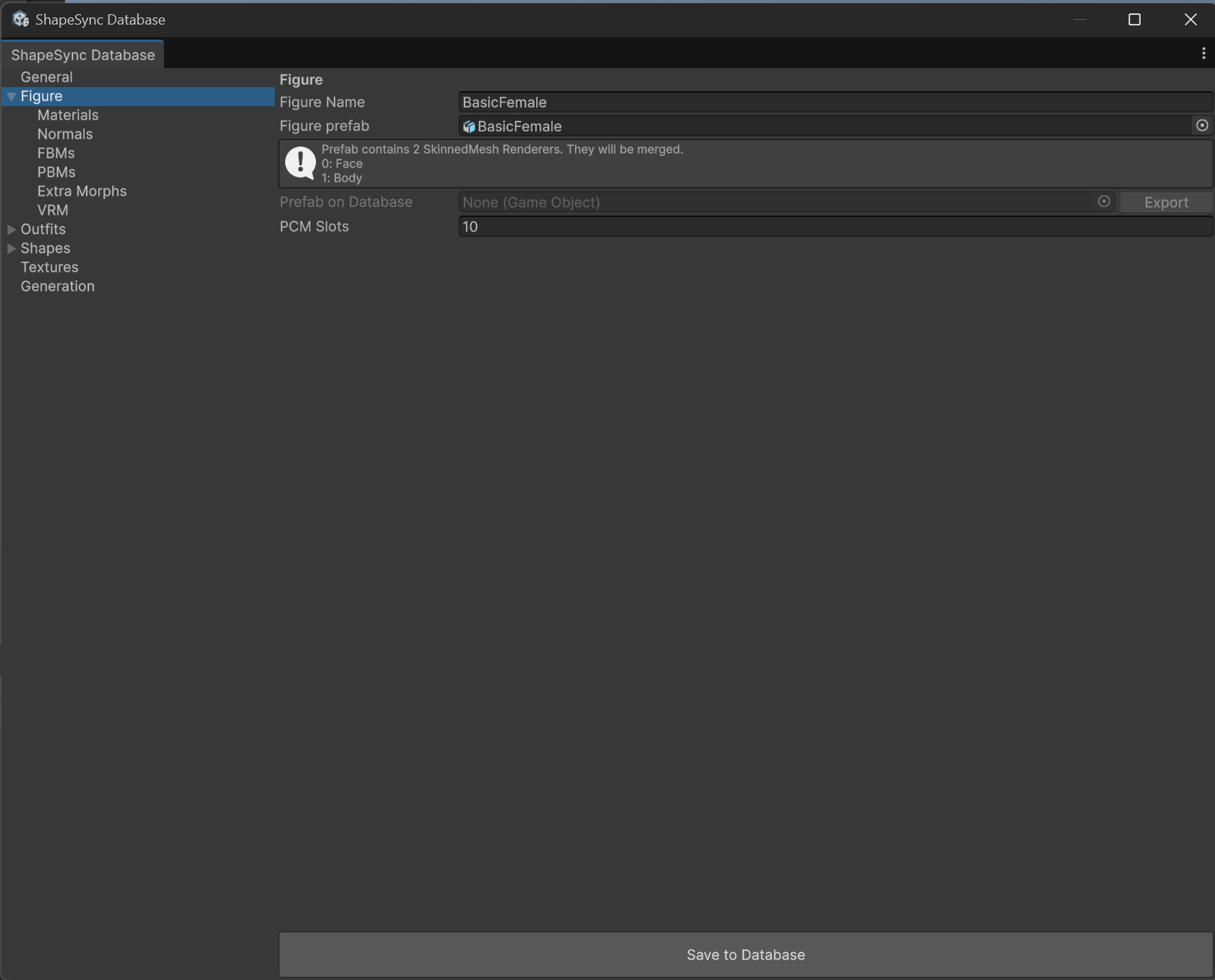

▲図 3-2: Figure セクションで BasicFemale.vrm を指定し Save to Database を実行

---

4. Material Entry の整理と命名

Figure 登録後、Database 内でマテリアルを論理名で正しく管理するため、Material Entry の名前を整理します。

1. ShapeSync Editor 内の左側ツリーから Figure > Materials セクションを選択します。
2. 既定の Entry 名を、上から順に以下の 9つの固定名 に変更します。
   1. Mouth
   2. Iris
   3. Highlight
   4. Face
   5. EyeWhite
   6. Brow
   7. Eyelash
   8. Eyeline
   9. Body
3. 下部の Save to Database ボタンをクリックして確定保存します。

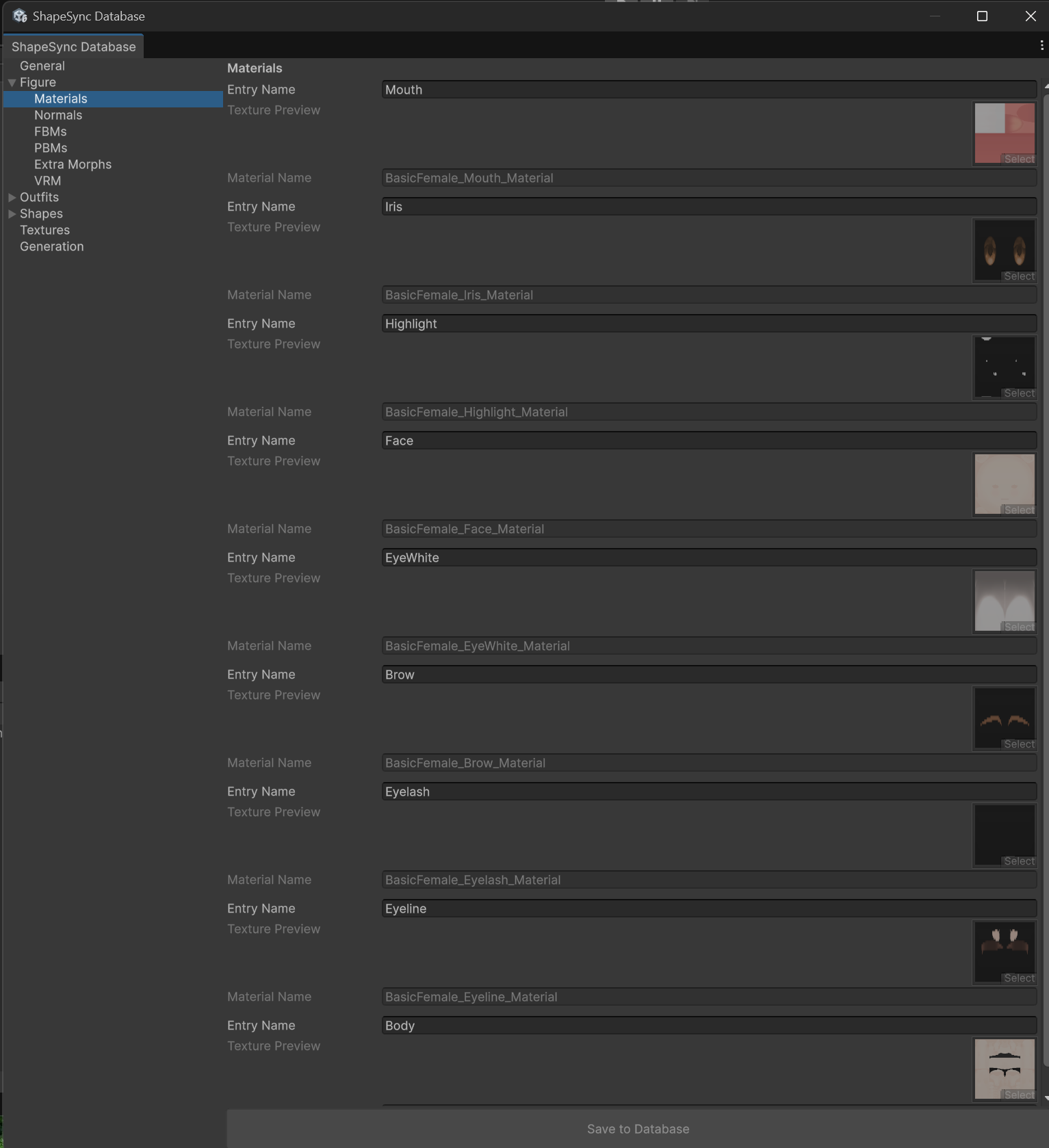

▲図 3-3: Materials セクションで 9 件の Material Entry 名を変更して保存

[!TIP] Entry 名は ShapeSync の Database 内で論理的に扱うための識別名です。Entry 名を変更しても、元の VRM やマテリアルの source asset 自体は一切変更されません。

---

5. FBM 軸（SampleI）の登録

体型変形用の FBM モデル（SampleI.vrm）を FBM 軸として登録します。

1. ShapeSync Editor 内の左側ツリーから Figure > FBMs セクションを選択し、Register FBMs 画面を開きます。
2. Add FBM Entry ボタンをクリックして、新しい FBM 行を追加します。
3. 追加された行の FBM Name に SampleI と入力します。
4. Source Prefab フィールドに、Project ウィンドウの Assets/VRM/SampleI.vrm をドラッグ＆ドロップして指定します。
5. Import All Materials and Textures のチェックボックスを ON（チェックあり） にします。

   [!NOTE] この項目は初期状態では OFF になっています。第5章で扱う「Skin Shape（肌の質感や色味の調整）」で参照するために、FBM 側のマテリアルとテクスチャを取り込む目的で有効化します。

6. 下部の Save to Database をクリックして設定を確定します。

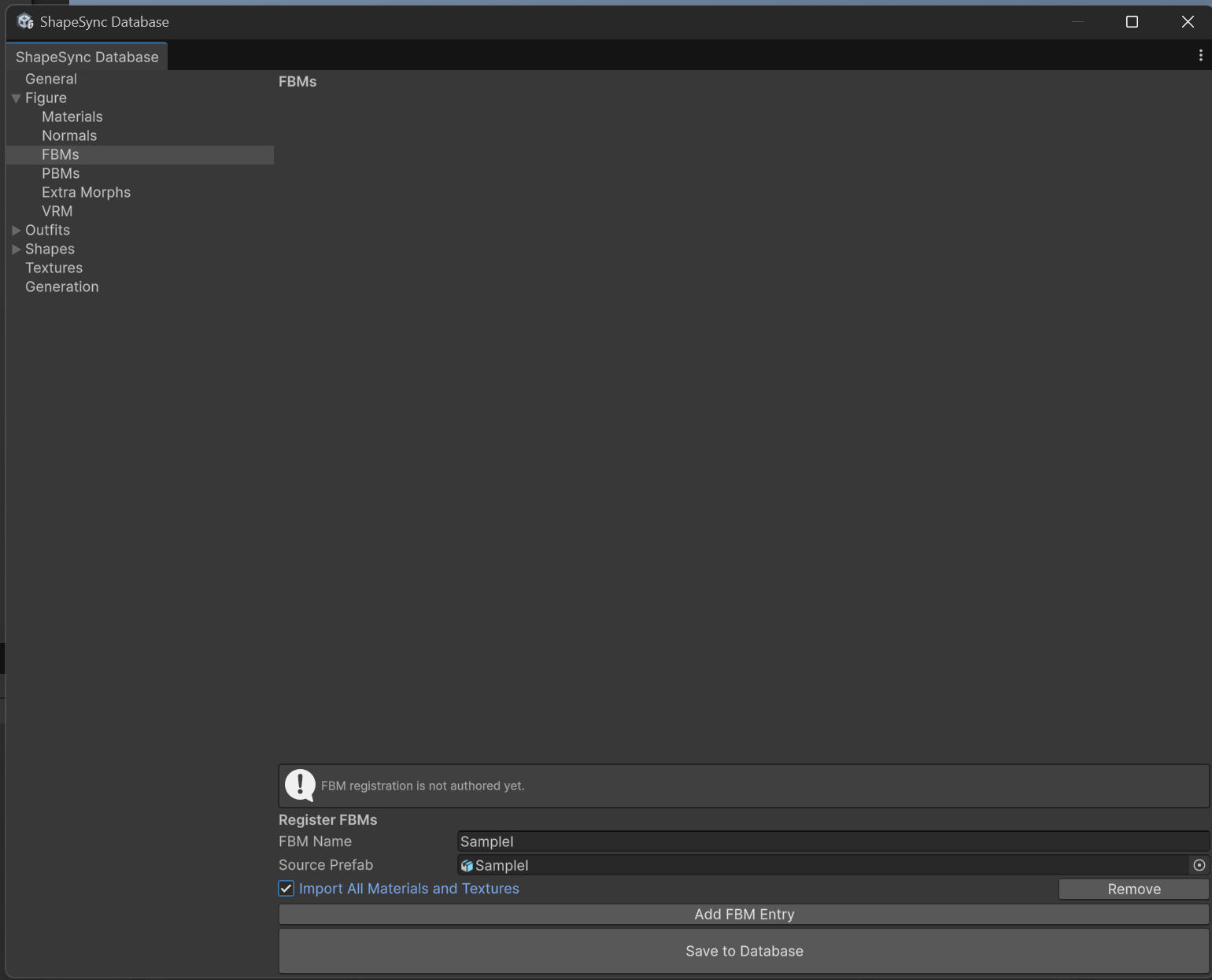

▲図 3-4: FBMs セクションで SampleI を追加し、Import All Materials and Textures を ON にして保存

---

6. Generate の実行と Figure アセットの出力

登録したデータから、体型変形に対応した Figure アセットを出力（Generate）します。

1. ShapeSync Editor 内の左側ツリーから Generation セクションを選択します。
2. 各出力フォルダー設定（Registries/、Bindings/、Materials/、Textures/、Outfits/、VRM/）は 既定のまま変更しません。
3. 下部の Generate ボタンをクリックします（※このセクションの Save to Database は使用しません）。
4. Generate ShapeSync Figure 保存ウィンドウが表示されるので、出力先となるルートフォルダを選択します。
5. 出力ルートの直下に Figure Prefab が生成されます。

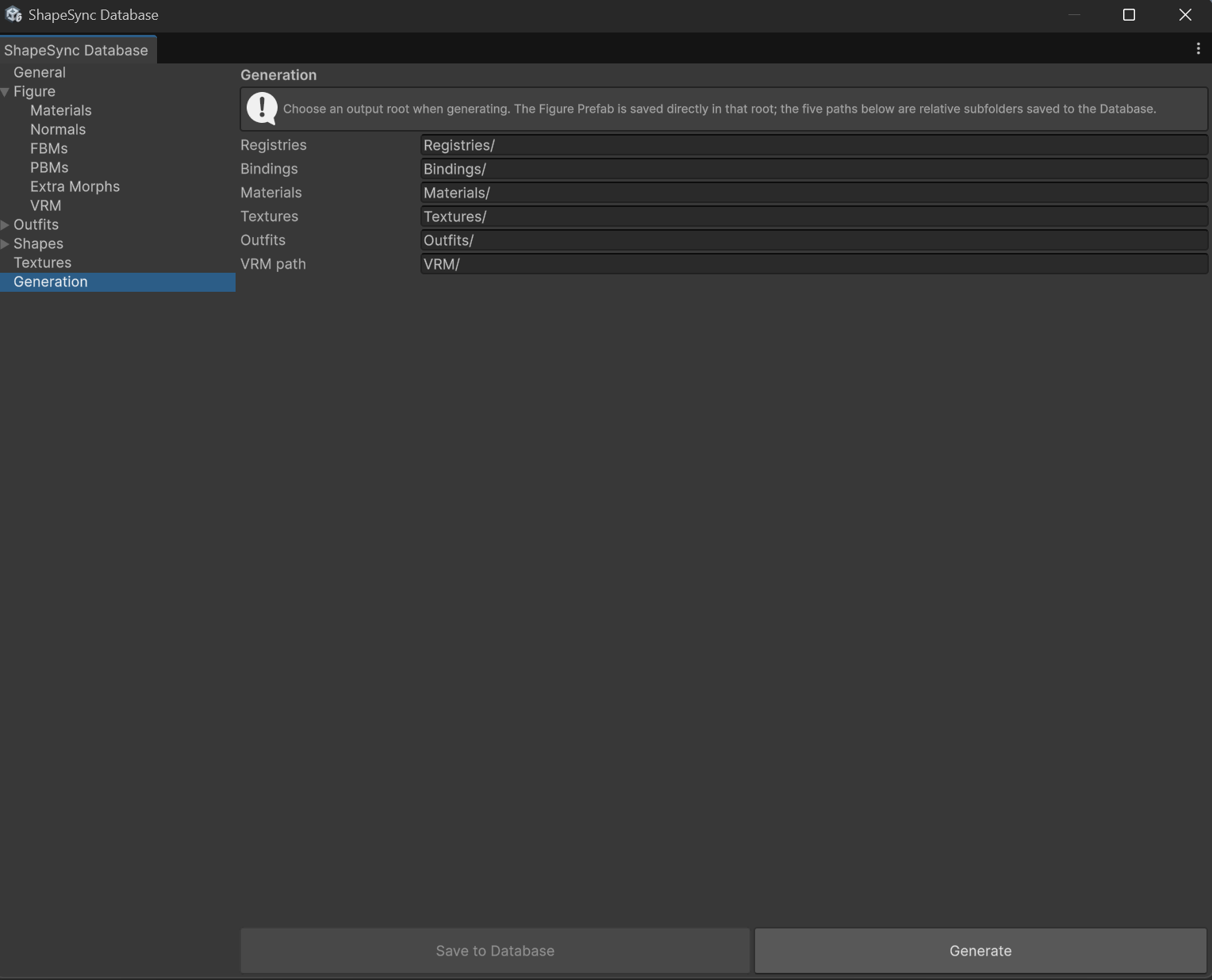

▲図 3-5: Generation セクションで既定設定のまま Generate を実行

---

7. Scene 配置と CC0 Animation による初期動作確認

生成された Figure を Scene に配置し、アニメーション再生下で体型がスムーズに変形することを確認します。

動作確認用アニメーションの準備

動作確認には、配布用の CC0 1.0 ライセンスのアニメーションパッケージを使用します。

1. CC0Animation.unitypackage をダウンロードし、Unity プロジェクトにインポートします。
   • パッケージには Walking.controller、T-pose.controller、アニメーション FBX、および LICENCE.txt が含まれています。

初期動作確認手順

1. Project ウィンドウで出力された Figure Prefab を選択し、Scene ビュー（または Hierarchy ウィンドウ）へドラッグ＆ドロップして配置します。
2. 配置した Figure の GameObject を選択し、Inspector の Animator コンポーネントにある Controller に Walking.controller を割り当てます。
3. Unity の Play ボタン（再生ボタン） を押して Play Mode に入ります。
4. Scene / Game ビューで、キャラクターの歩行アニメーションが再生されていることを確認します。
5. 歩行を再生したまま、Figure の Inspector にある DynamicBoneBlender コンポーネントを開きます。
6. blendName が SampleI となっている対象行の weight スライダーを 0 から 1 に動かします。
7. 歩行アニメーションが途切れることなく継続したまま、キャラクターの体型がスムーズに変形すること を確認します。

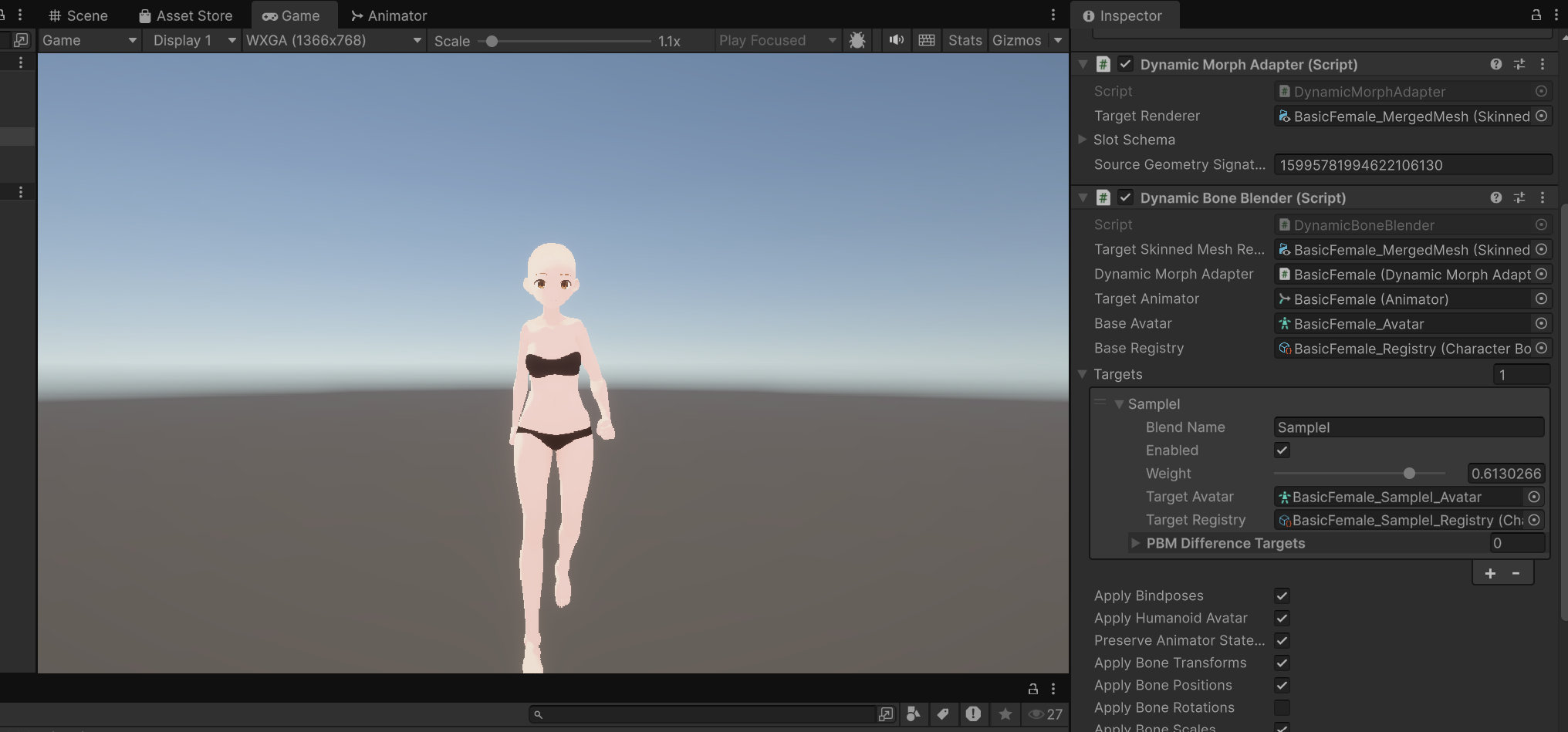

▲図 3-6: Play Mode で Walking.controller 再生中に SampleI の weight を操作して体型変化を確認

---

8. よくあるトラブルと解決策（トラブルシューティング）

Q1. Generate 実行時に FigureGenerateMeshBuildFailed が表示される

• 症状: Generate 実行時に以下の診断メッセージが表示されて生成に失敗する。

  FigureGenerateMeshBuildFailed: FigureMeshBuildInvalid: FBM topology does not match Base: SampleI
  code=DomainFailure; domain=figure-generate; domainCode=FigureMeshBuildInvalid; tokenIndex=-1; instructionPointer=-1; wordId=<none>; bindingName=<none>; detail=<none>


• 確認事項と対処: Base と FBM のメッシュ構成が一致していない場合に発生します。FBM 用 VRM に意図しないアクセサリー、髪型パーツ、衣装の消し残しがないか確認してください。第2章: 初期 VRM データ生成 に戻り、Base と FBM の双方で全装飾パーツの除去およびポリゴン削減オプションが OFF になっていることを確認し、VRM 1.0 として再エクスポートして再登録してください。

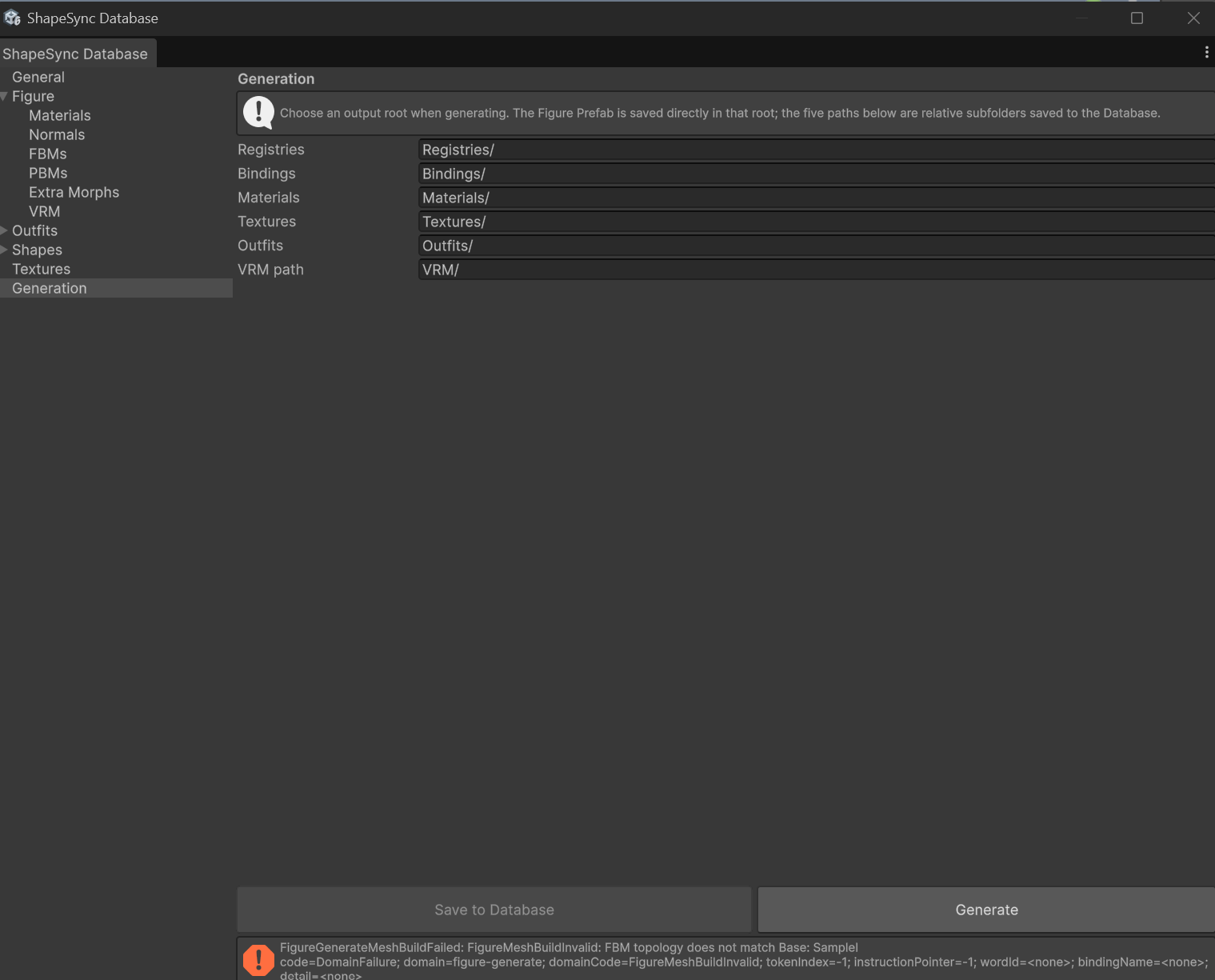

▲図 3-7: Generate 失敗時に表示される診断メッセージ例

Q2. Play Mode で歩行アニメーションが再生されない

• 原因: Figure の Animator コンポーネントに Controller が割り当てられていないか、Animator が無効になっています。
• 解決策: Inspector で Animator コンポーネントの Controller フィールドに Walking.controller が指定されているか確認してください。

---
